直线导轨用高度调整块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

1套(2个)为同时加工的产品。

选型参数

选型表

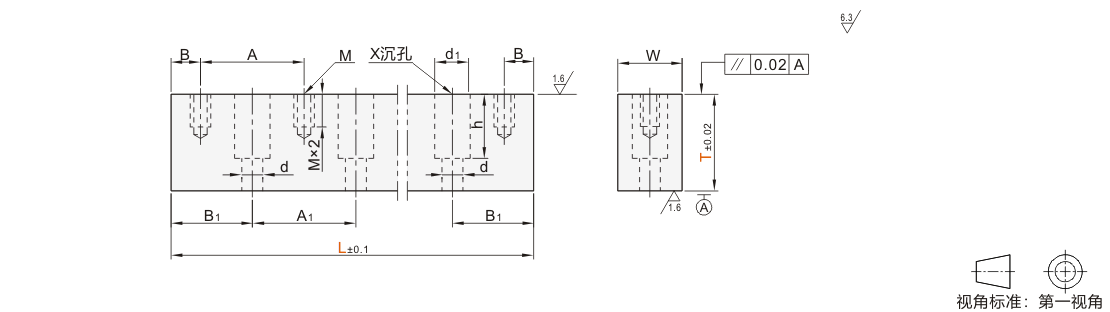

型号		L 选择	T 最小单位1	W	B	A	B1	A1	M	X(沉孔)
代码	规格(直线导轨高度H)	L 选择	T 最小单位1	W	B	A	B1	A1	M	d	d1	h
单个 JT-HMXOD JT-HMXOX 1套(2个) JT-HMXODX JT-HMXOXX	24	160 220 280 340 400 460 520	10~65	16	20	60	50	60	M3	5.3	9.5	6 (T≤20)	T-14 (T>20)
	28	220 280 340 400 460 520	15~65	22					M5	6.3	11	7 (T≤25)	T-18 (T>25)
	33	220 280 340 400 460 520	20~65	25					M6	8.5	14	9 (T≤30)	T-21 (T>30)
	42	280 360 440 520 600 680 760	20~65	30		80	60	80	M6	10.5	17.5	11 (T≤35)	T-24 (T>35)

T=15以下时，M3、M5的螺纹底孔贯通。

T=20时，M6的螺纹底孔贯通。

技术参数

型号		L	M 螺孔数	X 沉孔数
代码	规格 (直线导轨高度H)	L	M 螺孔数	X 沉孔数
单个 JT-HMXOD JT-HMXOX 1套(2个) JT-HMXODX (JT-HMXOD+JT-HMXOD) JT-HMXOXX (JT-HMXOX+JT-HMXOX)	24	160	3	2
		220	4	3
		280	5	4
		340	6	5
		400	7	6
		460	8	7
		520	9	8
	28	220	4	3
		280	5	4
		340	6	5
		400	7	6
		460	8	7
		520	9	8
单个 JT-HMXOD JT-HMXOX 1套(2个) JT-HMXODX (JT-HMXOD+JT-HMXOD) JT-HMXOXX (JT-HMXOX+JT-HMXOX)	33	220	4	3
		280	5	4
		340	6	5
		400	7	6
		460	8	7
		520	9	8
	42	280	4	3
		360	5	4
		440	6	5
		520	7	6
		600	8	7
		680	9	8
		760	10	9
