选择代码

选型参数

规格 *

L *

10~40/0.1

d *

0.5~16/0.01

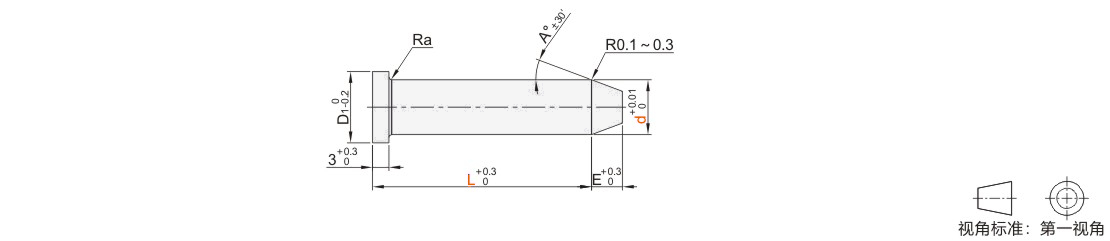

导正销-卸料板固定型-前端锥形

图片仅供参考

导正销-卸料板固定型-前端锥形

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-JQMSF	SKD11	60~63HRC	前端锥型

A尺寸表

d	A
0.50~1.99	10°
2.00~	15°

选型参数

选型表

型号		最小单位0.1 L	最小单位0.01 d	E	D1	Ra
代码	规格	最小单位0.1 L	最小单位0.01 d	E	D1	Ra
JT-JQMSF	1.6	10.0~40.0	0.50~1.60	2	2.6	R≤0.2
	2		1.00~2.00		3
	2.5		1.50~2.50		3.5
	3		2.00~3.00		3.5	R≤0.5
	4		3.00~4.00		7
	5		4.00~5.00	3	8
	6		5.00~6.00	3	9
	8		6.00~8.00	5	11
	10		8.00~10.00	5	13
	13		10.00~13.00	8	16
	16		13.00~16.00	8	19

d≤0.8时，E尺寸为0.8。
