橡胶同步带 MXL/XL/L/H型
图片仅供参考
收藏 分享

橡胶同步带 MXL/XL/L/H型

产品属性： 主体材质 氯丁橡胶 产品名称 氯丁橡胶同步带 皮带形状 闭环型 芯线材质 玻璃纤维线 种类筛选 同步带
产品型号： 请点击左侧选项进行选型
代码
齿距材质
/ 主体		材质
/ 芯线		颜色 / 主体使用温度
类型
类型
ECJ012.032氯丁
橡胶		玻璃
纤维线		黑色-30~80°CMXL经济型
J-ECJ012.032氯丁
橡胶		玻璃
纤维线		黑色-30~80°CMXL精密型
ECJ215.08氯丁
橡胶		玻璃
纤维线		黑色-30~80°CXL经济型
J-ECJ215.08氯丁
橡胶		玻璃
纤维线		黑色-30~80°CXL精密型
ECJ319.525氯丁
橡胶		玻璃
纤维线		黑色-30~80°CL经济型
J-ECJ319.525氯丁
橡胶		玻璃
纤维线		黑色-30~80°CL精密型
ECJ4112.7氯丁
橡胶		玻璃
纤维线		黑色-30~80°CH经济型
J-ECJ4112.7氯丁
橡胶		玻璃
纤维线		黑色-30~80°CH精密型

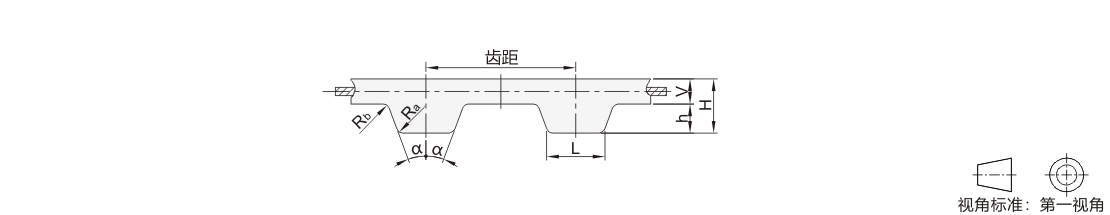

代码齿形齿距2αLhHVRbRa单位带重(kg/10mmx1m)
ECJ01MXL2.03240°1.140.511.14±0.20.630.130.130.011
ECJ21XL5.0850°2.571.272.30±0.51.030.380.380.022
ECJ31L9.52540°4.651.913.60±0.71.690.510.510.032
ECJ41H12.740°6.122.294.302.011.001.000.040
代码齿形齿距2αLhHVRbRa单位带重(kg/10mm×1m)
J-ECJ01MXL2.03240°1.140.511.11±0.20.600.130.130.011
J-ECJ21XL5.0850°2.571.272.27±0.51.000.380.380.022
J-ECJ31L9.52540°4.651.913.61±0.71.700.510.510.032
J-ECJ41H12.740°6.122.294.592.301.001.000.040

 皮带宽度公差

皮带宽度(mm)公差
3~30±0.5
31~50±0.8
51~100±1.0

为减少橡胶屑飞散，精密型橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响：
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有型号的皮带周长为芯线长度；
精密型橡胶同步带表面具有一定的导电功能，经济型橡胶同步带无此功能。
如需要经济型防静电同步带，请联系我司产品部门。

重量为理论值，与实物可能存在差异，仅供参考。

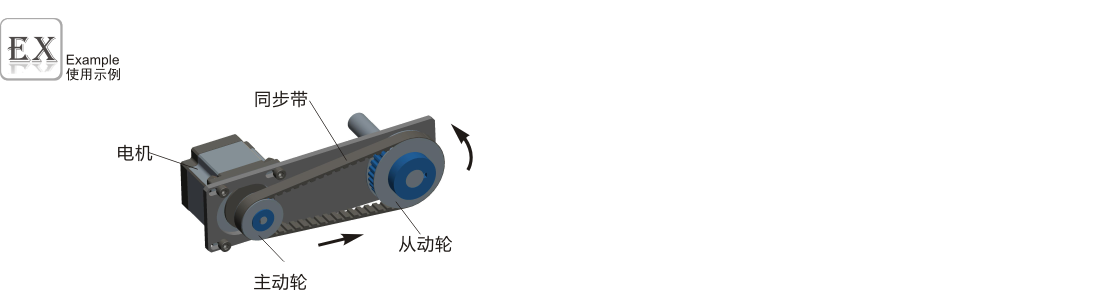

选型参数

选型表

JT-VMLSD-MXL（齿距:2.032）

型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度
经济型
JT-VMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		4081.28经济型
JT-VMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		92186.94经济型
JT-VMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		143290.58经济型
JT-VMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		221449.JT-VMPSLCSFZMPNZFZ经济型
JT-VMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		336682.75
4285.3493188.98144292.61224455.17339688.85
4387.3894191.01145294.64225457.20340690.88
4591.4495193.04146296.67229465.33346703.JT-VMPSLCSFZMPNZFZ
4693.4796195.JT-VMPSLCSFZMPNZFZ147298.70230467.36347705.10
4795.5097197.10148300.74231469.39350711.20
4999.5798199.14149302.77232471.42358727.46
50101.6099201.17150304.80234475.49360731.52
51103.63100203.20151306.83235477.52363737.62
52105.66101205.23152308.86236479.55365741.68
53107.70102207.26153310.90238483.62371753.87
54109.73103209.30154312.93239485.65372755.90
55111.76104211.33155314.96240487.68378768.10
56113.79105213.36156316.99241489.71380772.16
57115.82106215.39157319.02242491.74386784.35
58117.86107217.42158321.06243493.78390792.48
59119.89108219.46159323.09245497.84397806.70
60121.92109221.49160325.12248503.94400812.80
61123.95110223.52161327.15249505.97405822.96
62125.98111225.55162329.18250508.00408829.06
63128.02112227.58163331.22256520.19410833.12
64130.05113229.62165335.28260528.32412837.18
65132.08114231.65166337.31265538.48413839.22
66134.11115233.68169343.41268544.58428869.70
67136.14116235.71170345.44270548.64430873.76
68138.18117237.74171347.47273554.74435883.92
69140.21118239.78175355.60275558.80438890.02
70142.24119241.81177359.66276560.83440894.08
71144.27120243.84180365.76280568.96453920.50
72146.30121245.87184373.89284577.09468950.98
73148.34122247.90185375.92285579.12473961.14
74150.37123249.94186377.95290589.28482979.42
75152.40124251.97187379.98292593.34487989.58
76154.43125254.00189384.05295599.444981011.94
77156.46126256.03190386.08297603.505001016
78158.50127258.06192390.14298605.545041024.13
79160.53128260.10194394.21300609.605151046.48
80162.56130264.16195396.24305619.765161048.51
81164.59131266.19197400.30310629.925221060.70
82166.62132268.22200406.40312633.985251066.8
83168.66133270.26203412.50315640.085321081.02
84170.69134272.29205416.56318646.185371091.18
85172.72135274.32206418.59320650.245411099.31
86174.75136276.35210426.72322654.305701158.24
87176.78137278.38212430.78323656.346121243.584
88178.82138280.42215436.88326662.436381296.42
89180.85139282.45216438.91328666.506481316.74
90182.88140284.48218442.98332674.62/
91184.91142288.54219445.01333676.66

JT-LVMLSD-MXL(齿距：2.032)

型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度
精密型
JT-LVMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		34 69.09精密型
JT-LVMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		101 205.23精密型
JT-LVMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		190 386.08精密型
JT-LVMLSD-MXL		019
(4.8mm)

025
(6.4mm)

037
(9.5mm)

050
(12.7mm)		339 688.85
35 71.12102 207.26192 390.14344 699.01
40 81.28103 209.30194 394.21347 705.10
41 83.31105 213.36195 396.24348 707.14
45 91.44106215.39198 402.34350 711.20
46 93.47108219.46200406.40355 721.36
48 97.54109221.49203412.50359 729.49
49 99.57110223.52205416.56364 739.65
50 101.60112227.58210426.72365 741.68
51 103.63114231.65212430.78367 745.74
52 105.66115233.68219445.01372 755.90
53 107.70118239.78220447.04380 772.16
54 109.73119241.81221449.JT-VMPSLCSFZMPNZFZ386 784.35
55 111.76120243.84222451.10397 806.70
56 113.79121245.87224455.17400 812.80
57 115.82122247.90226459.23405 822.96
59 119.89123249.94227461.26411 835.15
60 121.92124251.97228463.30415 843.28
61 123.95125254.00230467.36419 851.41
63 128.02126256.03232471.42420 853.44
65 132.08127258.06236479.55424 861.57
66 134.11128260.10239485.65435 883.92
67 136.14129 262.13240487.68436 885.95
68 138.18130 264.16243493.78438 890.02
70 142.24131 266.19245497.84448 910.34
71 144.27132 268.22248503.94453 920.50
72 146.30134 272.29250 508.00464 942.85
73 148.34135 274.32256 520.19475 965.20
74 150.37138 280.42260528.32477 969.26
75 152.40140 284.48262 532.38478 971.30
76 154.43142 288.54265 538.48487 989.58
77 156.46144 292.61270 548.64498 1011.94
78 158.50145 294.64273 554.74500 1016.00
79 160.53146 296.67275 558.80503 1022.10
80 162.56147 298.70278 564.90507 1030.22
81 164.59148 300.74280 568.96508 1032.26
82 166.62150 304.80281 570.99515 1046.48
83 168.66152 308.86285 579.12516 1048.51
85172.72154 312.93288 585.22520 1056.64
86174.75155 314.96290 589.28525 1066.80
87176.78156 316.99300 609.60535 1087.12
88178.82158 321.06305 619.76537 1091.18
89180.85160 325.12310 629.92550 1117.60
90182.88162 329.18312 633.98569 1156.21
91184.91165 335.28315 640.08591 1200.91
92186.94170 345.44318 646.18650 1320.80
93188.98171 347.47320 650.24705 1432.56
94191.01175 355.60324 658.37772 1568.70
95193.04180 365.76330 670.561369 2781.81
96195.JT-VMPSLCSFZMPNZFZ184 373.89332 674.62/
97197.10185 375.92334 678.69
98199.14186 377.95336 682.75
99201.17187 379.98337 684.78
100 203.20188 382.02338 686.82

JT-VMLUD-XL(齿距：5.08)

型号齿数皮带
周长		型号齿数皮带
周长		型号齿数皮带
周长		型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度
代码皮带公
称宽度		代码皮带公
称宽度
经济型
JT-VMLUD-XL		025
(6.4mm)

031
(7.9mm)

037
(9.5mm)

050
(12.7mm)		21 106.68经济型
JT-VMLUD-XL		025
(6.4mm)

031
(7.9mm)

037
(9.5mm)

050
(12.7mm)		82 416.56经济型
JT-VMLUD-XL		025
(6.4mm)

031
(7.9mm)

037
(9.5mm)

050
(12.7mm)		140 711.20经济型
JT-VMLUD-XL		025
(6.4mm)

031
(7.9mm)

037
(9.5mm)

050
(12.7mm)		225 1143.00
25 12783 421.64141 716.28228 1158.24
27 137.1684 426.72142 721.36230 1168.40
28 142.2485 431.80143 726.44234 1188.72
29 147.3286 436.88144 731.52235 1193.80
30 152.4087 441.96145 736.60240 1219.20
31 157.4888 447.04147 746.76245 1244.60
32 162.5689 452.12148 751.84246 1249.68
33 167.6490 457.20150 762.00249 1264.92
34 172.7291 462.28151 767.08250 1270
35 177.8092 467.36152 772.16253 1285.24
36 182.8893 472.44153 777.24255 1295.40
37 187.9694 477.52155 787.40257 1305.56
38 193.0495 482.60156 792.48261 1325.88
39 198.1296 487.68157 797.56265 1346.20
40 203.2097 492.76158 802.64266 1351.28
41 208.2898 497.84160 812.80270 1371.6
42 213.3699 502.92161 817.88276 1402.08
43 218.44100 508.00163 828.04279 1417.32
44 223.52101 513.08165 838.20280 1422.4
45 228.60102 518.16166 843.28282 1432.56
46 233.68103 523.24167 848.36285 1447.8
47 238.76104 528.32168 853.44286 1452.88
48 243.84105 533.40169 858.52288 1463.04
49 248.92106 538.48170 863.60290 1473.20
50 254.00107 543.56172 873.76296 1503.68
51 259.08108 548.64174 883.92300 1524.00
52 264.16109 553.72175 889.00304 1544.32
53 269.24110 558.80176 894.08306 1554.48
54 274.32111 563.88177 899.16308 1564.64
55 279.40112 568.96178 904.24315 1600.20
56 284.80113 574.04180 914.40319 1620.52
57 289.56114 579.12181 919.48323 1640.84
58 294.64115 584.20182 924.56324 1645.92
59 299.72116 589.28185 939.80330 1676.4
60 304.80117 594.36186 944.88335 1701.80
61 309.88118 599.44188 955.04336 1706.88
62 314.96119 604.52190 965.20343 1742.44
63 320.04120 609.60191 970.28345 1752.60
64 325.12122 619.76192 975.36350 1778.00
65 330.20123 624.84193 980.44360 1828.80
66 335.28124 629.92194 985.52365 1854.20
67 340.36125 635.00195 990.60368 1869.44
68 345.44126 640.08196 995.68378 1920.24
69 350.52127 645.16198 1005.84385 1955.80
70 355.60128 650.24200 1016.00414 2103.10
71 360.68129 655.32202 1026.16425 2159.00
72 365.76130 660.40206 1046.48430 2184.40
73 370.84131 665.48207 1051.56442 2245.36
74 375.92132 670.56210 1066.8463 2352.04
75 381.00133 675.64212 1076.96475 2413
76 386.08134 680.72215 1092.20482 2448.56
77 391.16135 685.80216 1097.28510 2590.80
78 396.24136 690.88217 1102.36516 2621.28
79 401.32137 695.96217 1102.36/
80 406.40138 701.04219 1112.52
81 411.48139 706.12222 1127.76

JT-LVMLUD-XL(齿距：5.08)

型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长


型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度
精密型
JT-LVMLUD-XL		025
(6.4mm)
031
(7.9mm)
037
(9.5mm)
050
(12.7mm)		30 152.40精密型
JT-LVMLUD-XL		025
(6.4mm)
031
(7.9mm)
037
(9.5mm)
050
(12.7mm)		65 330.20精密型
JT-LVMLUD-XL		025
(6.4mm)
031
(7.9mm)
037
(9.5mm)
050
(12.7mm)		99502.92精密型
JT-LVMLUD-XL		025
(6.4mm)
031
(7.9mm)
037
(9.5mm)
050
(12.7mm)		180 914.40
32 162.5667 340.36100508.00182 924.56
34 172.7268 345.44101513.08185 939.80
35 177.8069 350.52102518.16188 955.04
37 187.9670 355.60103523.24190 965.20
38 193.0471 360.68105533.40192 975.36
39 198.1272 365.76106 538.48194 985.52
40 203.2073 370.84108 548.64195990.60
41 208.2874 375.92109 553.721981005.84
42 213.3675 381.00110 558.802071051.56
43 218.4476 386.08114 579.122121076.96
44 223.5277 391.16115 584.202301168.40
45 228.6078 396.24117 594.362391214.60
46 233.6879 401.32118 599.442401219.20
47 238.7680 406.40120 609.602451244.60
48 243.8481 411.48125 635.002611325.88
49 248.9282 416.56127 645.162661351.28
50 254.0083421.64130 660.402701371.60
51 259.0885426.72135 685.802761402.08
52 264.1686431.80138 701.042821432.56
53 269.2487436.88140 711.202961503.68
54 274.3288441.96141 716.283001524.00
55 279.4089447.04145 736.603081564.64
56 284.4890457.20150 762.003151600.20
57 289.5691457.20155 787.403351701.80
58 294.6492462.28157 797.563451752.60
59 299.7293467.36160 812.803771915.16
60 304.8094477.52165 838.20414 2103.12
61 309.8895482.60166 843.28430 2184.40
62 314.9696487.68170 863.60/
63 320.0497492.76174 883.92
64 325.1298497.84176 894.08

JT-VMLQD-L(齿距：9.525)

型号齿数皮带
周长		型号齿数皮带
周长		型号齿数皮带
周长		型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度
经济型
JT-VMLQD-L		050
(12.7mm)

075
(19.1mm)

100
(25.4mm)
150
(38.1mm)		23 219.08经济型
JT-VMLQD-L		050
(12.7mm)

075
(19.1mm)

100
(25.4mm)
150
(38.1mm)		69657.23经济型
JT-VMLQD-L		050
(12.7mm)

075
(19.1mm)

100
(25.4mm)
150
(38.1mm)		108 1028.70经济型
JT-VMLQD-L		050
(12.7mm)

075
(19.1mm)

100
(25.4mm)
150
(38.1mm)		161 1533.53
26 247.6570666.75109 1038.23165 1571.63
27257.1871676.28110 1047.75168 1600.20
29276.2372685.80112 1066.80169 1609.725
30285.7573695.33114 1085.85171 1628.78
32 304.8074704.85115 1095.375174 1657.35
33 314.3375714.38116 1104.90176 1676.40
35 333.3876723.90117 1114.43180 1714.50
36 342.9077733.425118 1123.95185 1762.13
38 361.9578742.95119 1133.475186 1771.65
40381.0079752.475120 1143.00187 1781.18
41390.5380762.00121 1152.53192 1828.80
42400.0581771.53122 1162.05194 1847.85
43409.5882781.05123 1171.575195 1857.38
44419.1083 790.581241181.10197 1876.43
45 428.6384 800.101261200.15200 1905
46 438.1585 809.631281219.20204 1943.10
47447.6886 819.151301238.25205 1952.63
48457.2087 828.681311247.78208 1981.2
49466.7388 838.201321257.30210 2000.25
50476.2589 847.731331266.83211 2009.78
51485.7890 857.251361295.40215 2047.875
52495.3091 866.781371304.93218 2076.45
53504.8392 876.301381314.45230 2190.75
54 514.3593 885.8251401333.50233 2219.33
55 523.8894 895.351411343.025235 2238.375
56 533.4095 904.881421352.55240 2286.00
57 542.92596 914.401441371.60244 2324.10
58 552.4597 923.925146 1390.65249 2371.725
59 561.9898 933.45147 1400.18250 2381.25
60571.5099 942.975148 1409.70262 2495.55
61581.03100 952.50149 1419.23265 2524.13
62590.55101 962.025150 1428.75278 2647.95
63600.08102 971.55151 1438.275306 2914.65
64609.60103 981.075152 1447.80320 3048.00
65619.13104 990.60153 1457.325375 3571.875
66628.65105 1000.13155 1476.38447 4257.675
67638.18106 1009.65156 1485.90/
68647.70107 1019.18160 1524.00

JT-LVMLQD-L(齿距：9.525)

型号齿数皮带
周长		型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度
精密型
JT-LVMLQD-L		050
(12.7mm)

075
(19.1mm)

100
(25.4mm)
150
(38.1mm)		29276.23精密型
JT-LVMLQD-L		050
(12.7mm)

075
(19.1mm)

100
(25.4mm)
150
(38.1mm)		98 933.45
33314.33100 952.50
36342.90102 971.55
40381.00104 990.60
44419.10105 1000.13
46438.15106 1009.65
48457.20112 1066.80
50476.25114 1085.85
56533.40116 1104.90
58552.45120 1143.00
60571.50121 1152.53
62590.55128 1219.20
64609.60136 1295.40
68647.70140 1333.50
71676.28144 1371.60
72685.80146 1390.65
74704.85155 1476.38
76723.90160 1524.00
80762.00168 1600.20
84800.10174 1657.35
85809.63176 1676.40
86819.15186 1771.65
89847.73195 1857.38
90857.25249 2371.73
92876.30337 3209.93
96914.40/

JT-VMLFD-H(齿距：12.7)

型号齿数皮带
周长		型号齿数皮带
周长		型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度		代码皮带公
称宽度
经济型
JT-VMLFD-H		075
(19.1mm)

100
(25.4mm)

150
(38.1mm)

200
(50.8mm)		150 1905.00经济型
JT-VMLFD-H		075
(19.1mm)

100
(25.4mm)

150
(38.1mm)

200
(50.8mm)		208 2641.6经济型
JT-VMLFD-H		075
(19.1mm)

100
(25.4mm)

150
(38.1mm)

200
(50.8mm)		272 3454.40
152 1930.40210 2667.00276 3505.2
154 1955.80212 2692.4280 3556
155 1968.5214 2717.80288 3657.6
156 1981.20216 2743.2290 3683.00
157 1993.9220 2794292 3708.40
158 2006.6224 2844.8300 3810.00
160 2032.00226 2870.2302 3835.4
162 2057.40227 2882.90308 3911.6
164 2082.80228 2895.6310 3937.00
166 2108.20230 2921312 3962.40
168 2133.60231 2933.70318 4038.6
170 2159.00232 2946.4320 4064.00
172 2184.40233 2959.1326 4140.20
174 2209.80234 2971.8330 4191.00
176 2235.20235 2984.5336 4267.2
177 2247.90236 2997.20340 4318
178 2260.6237 3009.9344 4368.8
180 2286.00240 3048.00350 4445.00
182 2311.4246 3124.2356 4521.20
184 2336.8248 3149.60360 4572.00
186 2362.2250 3175364 4622.8
188 2387.60252 3200.403704699.00
190 2413254 3225.803724724.4
192 2438.40256 3251.23804826.00
194 2463.8257 3263.90385 4889.5
196 2489.20260 3302390 4953.00
197 2501.90264 3352.8400 5080
200 2540265 3365.5418 5308.6
204 2590.8266 3378.2420 5334
205 2603.5269 3416.3440 5588
206 2616.2270 3429/

JT-LVMLFD-H(齿距：12.7)

型号齿数皮带
周长		型号齿数皮带
周长
代码皮带公
称宽度		代码皮带公
称宽度
精密型
JT-LVMLFD-H		075
(19.1mm)

100
(25.4mm)

150
(38.1mm)

200
(50.8mm)		45 571.50精密型
JT-LVMLFD-H		075
(19.1mm)

100
(25.4mm)

150
(38.1mm)

200
(50.8mm)		126 1600.20
46 584.20128 1625.60
48609.60130 1651.00
49622.30132 1676.40
51 647.70136 1727.20
54 685.80140 1778.00
56 711.20146 1854.20
60 762.00150 1905.00
62 787.40154 1955.80
63 800.10160 2032.00
64 812.80162 2057.40
66 838.20168 2133.60
68 863.60170 2159.00
70 889.00172 2184.40
72 914.40176 2235.20
74 939.80180 2286.00
75 952.50190 2413.00
78 990.60200 2540.00
80 1016.00204 2590.80
82 1041.40220 2794.00
84 1066.80224 2844.80
86 1092.20226 2870.20
90 1143.00228 2895.60
93 1181.10230 2921.00
96 1219.20232 2946.40
98 1244.60250 3175.00
102 1295.40257 3263.90
106 1346.20265 3365.50
108 1371.60269 3416.30
112 1422.40270 3429.00
114 1447.80272 3454.40
116 1473.20280 3556.00
120 1524.00340 4318.00
121 1536.70353 4483.10
125 1587.50/

暂未上传文档资料
快速报价 0 购物车 公众号
公众号二维码

微信公众账号

微信扫一扫关注

 联系客服

客服电话

13000000000

客服二维码

微信扫一扫咨询

 问题反馈
