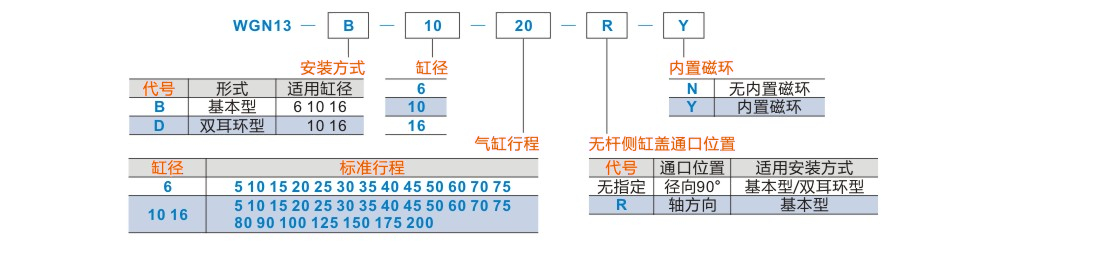

选择代码

选型参数

安装方式 *

缸径 *

气缸行程 *

无杆侧缸盖通口位置 *

内置磁环 *

笔型气缸单杆双作用

图片仅供参考

笔型气缸单杆双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径	动作方式	使用流体	最高使用压力	最低使用压力	环境及流体温度	给油	使用活塞速度	缓冲	行程长度误差	接管口径
6	单杆双作用	空气	0.7MPa	0.12MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1 .0 0	M5×0.8
10	单杆双作用	空气	0.7MPa	0.06MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1 .0 0	M5×0.8
16	单杆双作用	空气	0.7MPa	0.06MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1 .0 0	M5×0.8

主要零件及材质表

序号	名称	材质
1	活塞杆	SUS303
2	六角螺母1	SUS304
3	六角螺母2	SUS304(缸径6)/碳钢(缸径10 16)
4	前分盖	Cu59(仅缸径6有，其它缸径为前盖一体式)
5	前盖	Cu59(缸径6)/6061(缸径10 16)
6	防尘圈	TPU
7	O型圈	NBR
8	缸体	SUS304
9	活塞密封圈	NBR
10	磁环	烧结铷帖硼
11	活塞	Cu59(缸径6 10)/6061(缸径16)
12	缓冲垫	TPU(缸径6)/NBR(缸径10 16)
13	后盖	Cu59(缸径6)/6061(缸径10 16)

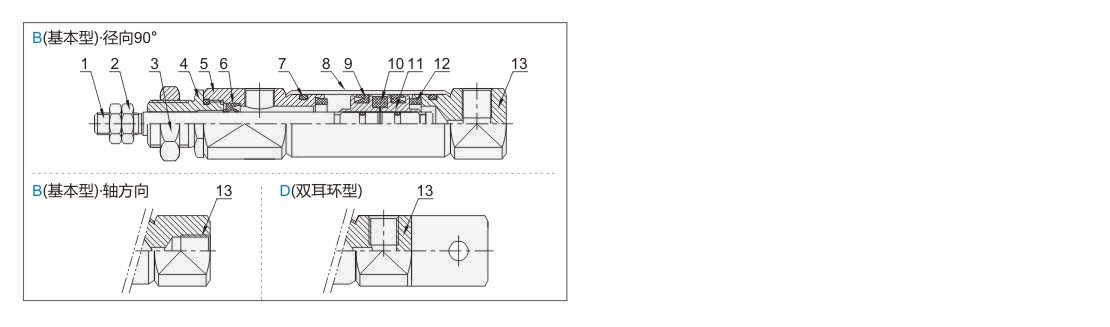

内部结构图

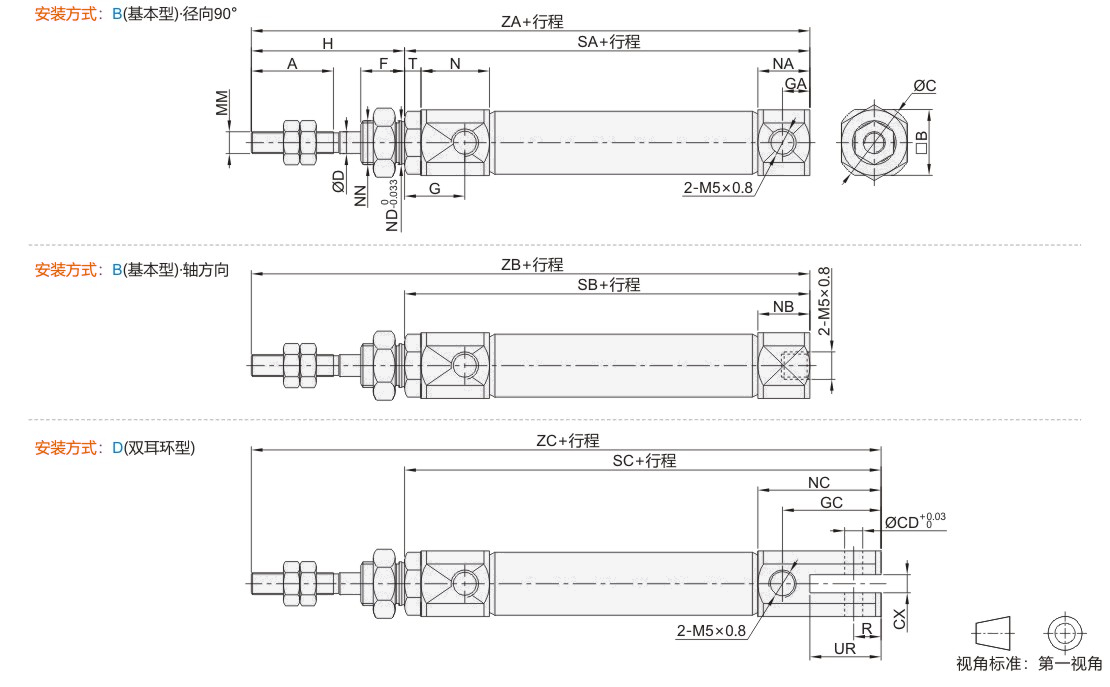

缸径	A	B	C	D	F	G	H	MM	N	ND	NN	T	基本型							双耳环型
													径向90°				轴方向			双耳环型
													GA	NA	SA	ZA	NB	SB	ZB	GC	NC	SC	ZC	CD	CX		R	UR
6	15	12	14	3	8	14.5	28	M3×0.5	16	6	M6×1	3	5	9.5	51.5	79.5	7	49	77	一	一	一	一	一	一		一	一
10		12	14	4		8		M4×0.7	12.5	8	M8×1	0			46	74	9.5	46	74	18	22.5	59	87	3.3	3.2	+0.1 0	5	13
16		18	20	5		8		M5×0.8	12.5	10	M10×1	0			48	76	9.5	48	76	23	27.5	66	94	5	6.5	+0.2 +0.1	8	18
