双衬型焊接法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-LIGSSU	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGSDD	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGSUU	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGSSX ●	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGSDX ●	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGSUX ●	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGSSQ	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGSDQ	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGSUQ	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGSSL ●	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGSDL ●	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGSUL ●	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120℃

产品特点
产品超高级精度，低摩擦、耐久性好，法兰盘与轴套采用焊接工艺，更牢固，机械强度更高；
双循环结构设计产品尺寸更长，能够承受更大的力和瞬时冲击负载，具有较高的静态和动态负载能力；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，
使得轴承的安装更加精确和可控；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用镀镍产品！

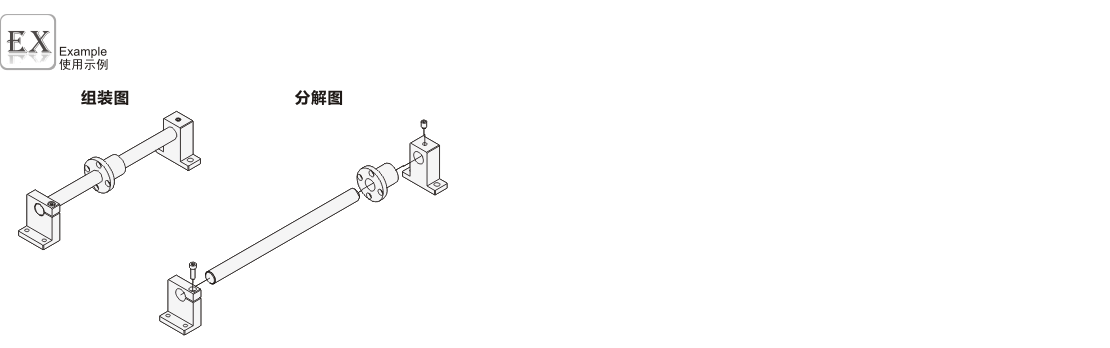

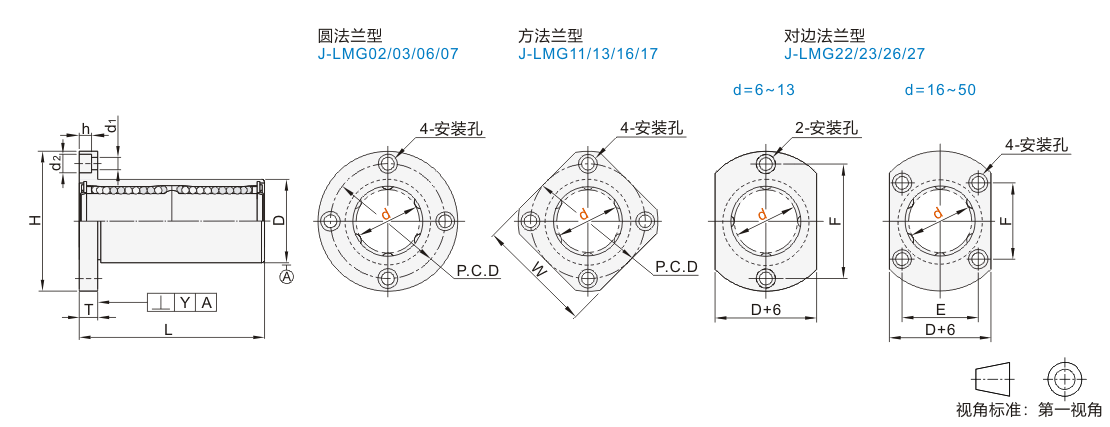

选型参数

选型表

型号			D			L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
圆法兰型方法兰型对边法兰型 JT-LIGSSU JT-LIGSDD JT-LIGSUU JT-LIGSSQ JT-LIGSDQ JT-LIGSUQ JT-LIGSSX JT-LIGSDX JT-LIGSUX JT-LIGSSL JT-LIGSDL JT-LIGSUL	6	0 -0.008	12	0 -0.013	0 -0.018	35	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.014	0.014
	8		15	0 -0.013	0 -0.018	45		32	5	3.5	6	3.1	24	25		24
	10		19	0 -0.016	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29
	12		21			57		42					32	32		32
	13*		23			61		43					33	34		33
	16		28			70		48					38	37	22	31
	20	0 -0.010	32	0 -0.019	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.019	0.019
	25		40			112		62	8	5.5	9	5.1	51	50	32	40
	30		45			123		74	10	6.6	11	6.1	60	58	35	49
	35	0 -0.013	52	0 -0.022	0 -0.030	135		82	10	6.6	11	6.1	67	64	38	55	0.025	0.025
	40		60			151		96	13	9	14	8.1	78	75	45	64
	50		80			192		116	13	9	14	8.1	98	92	56	80

JT-LIGSSX/JT-LIGSSL/JT-LIGSDX/JT-LIGSDL/JT-LIGSUX/JT-LIGSUL不适用带*号规格。

型号		静态允许力矩(N·m)	基本额定负载		重量(g)
代码	d	静态允许力矩(N·m)	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型方法兰型对边法兰型 JT-LIGSSU JT-LIGSDD JT-LIGSUU JT-LIGSSQ JT-LIGSDQ JT-LIGSUQ JT-LIGSSX JT-LIGSDX JT-LIGSUX JT-LIGSSL JT-LIGSDL JT-LIGSUL	6	2.15	331	551	30	23	25
	8	4.3	466	777	50	40	45
	10	7.2	649	879	95	75	85
	12	10.5	670	885	95	85	100
	13	11.5	728	991	125	105	120
	16	19.5	1247	2041	185	160	180
	20	26.5	1453	2689	255	220	245
	25	43	1779	4092	535	495	520
	30	82.5	2484	5352	675	585	640
	35	105	2698	6051	1020	930	940
	40	145	3670	9555	1550	1380	1420
	50	395	7485	17287	3600	3400	3430

1Kgf=9.81N
