悬臂销法兰型带挡圈槽

图片仅供参考

悬臂销法兰型带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGSLSD	圆法兰型	SCr440	发黑
JT-VGSLDD	对边法兰型	SCr440	发黑
JT-VGSLSU	圆法兰型	SCr440	无电解镀镍
JT-VGSLDU	对边法兰型	SCr440	无电解镀镍
JT-VGSLSQ	圆法兰型	SCr440	—
JT-VGSLDX	对边法兰型	SCr440	—
JT-VGSLSX	圆法兰型	SUS304	—
JT-VGSLDQ	对边法兰型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

选型参数

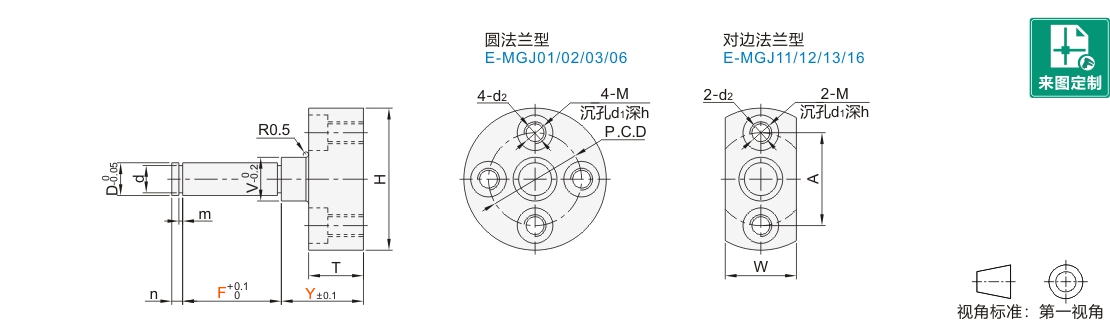

圆法兰型

型号		D	最小单位1		V	H	T	M	d1	d2	h	P.C.D	d	m	n
代码	规格	D	Y	F	V	H	T	M	d1	d2	h	P.C.D	d	m	n
(SCr440) JT-VGSLSD JT-VGSLSU JT-VGSLSQ (SUS304) JT-VGSLSX	6	6	12~65	5~110	8	26	10	M4	6.5	3.5	3.5	17	5	0.7	2
	6A	6			8	32						23	5	0.7	2
	8	8			10	28						19	7	0.9	3
	8A	8			10	36		M5	8	4.3	4.4	26	7	0.9
	10	10			13	32		M4	6.5	3.5	3.5	23	9.6	1.15
	10A	10			13	40		M5	8	4.3	4.4	30	9.6
	12	12		10~160	15	36						26	11.5		4
	13	13			16	38						27	12.4
	15	15			18	40						30	14.3
	16	16			19	42						31	15.2
	17	17			20	44						32	16.2
	18	18			21	46						34	17	1.35
	20	20	17~80		24	48	15	M6	9.5	5.2	5.4	36	19
	22	22			26	50						39	21		5
	25	25			29	54						42	23.9
	30	30			34	62		M8	11	6.8	6.5	49	28.6	1.65
	35	35			39	70		M8	11	6.8	6.5	55	33	1.65
	40	40	20~80		44	80		M10	14	8.6	9	63	38	1.9
	50	50	20~80		54	90		M10	14	8.6	9	73	47	2.2

对边法兰型

型号		D	最小单位1		V	H	T	M	d1	d2	h	d	m	n	W	A
代码	规格	D	Y	F	V	H	T	M	d1	d2	h	d	m	n	W	A
(SCr440) JT-VGSLDD JT-VGSLDU JT-VGSLDX (SUS304) JT-VGSLDQ	6	6	12~65	5~110	8	26	10	M4	6.5	3.5	3.5	5	0.7	2	13	17
	8	8			10	28						7	0.9	3	14	19
	10	10			13	32						9.6	1.15	3	15	23
	12	12		10~160	15	36		M5	8	4.3	4.4	11.5		4	19	26
	13	13			16	38						12.4			21	27
	15	15			18	40						14.3			23	30
	16	16			19	42						15.2			24	31
	17	17			20	44						16.2			27	32
	18	18			21	46						17	1.35		30	34
	20	20	17~80		24	48	15	M6	9.5	5.2	5.4	19			31	36
	22	22			26	50						21		5	33	39
	25	25			29	54						23.9			37	42
	30	30			34	62		M8	11	6.8	6.5	28.6	1.65		41	49
	35	35			39	70		M8	11	6.8	6.5	33	1.65		49	55
	40	40	20~80		44	80		M10	14	8.6	9	38	1.9		55	63
	50	50	20~80		54	90		M10	14	8.6	9	47	2.2		69	73

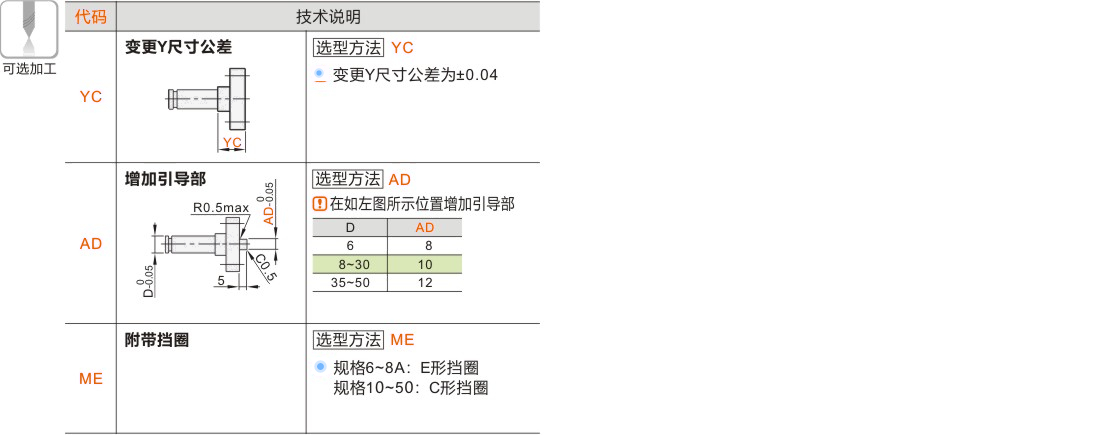

可选加工参数

产品名称
