梅花式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NASSD	铝合金	聚氨脂(红色)	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型
JT-NASDD	铝合金	聚氨脂(红色)	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧分离型

选型参数

选型表

型号

d-e

L
最小单位1

代码

螺钉夹紧型
JT-NASSD
螺钉夹紧分离型
JT-NASDD

d	7	8	9.525	10	11	12	14
e	7 8 9.525 10 11 12 14	8 9.525 10 11 12 14	9.525 10 11 12 14	10 11 12 14	11 12 14	12 14	14

90~1500

d	8	9.525	10	11	12	14	15	16	18
e	8 9.525 10 11 12 14 15 16 18	9.525 10 11 12 14 15 16 18	10 11 12 14 15 16 18	11 12 14 15 16 18	12 14 15 16 18	14 15 16 18	15 16 18	16 18	18

130~1500

d	12	14	15	16	18	19	20	22	24	25	26	28
e	12 14 15 16 18 19 20 22 24 25 26 28	14 15 16 18 19 20 22 24 25 26 28	15 16 18 19 20 22 24 25 26 28	16 18 19 20 22 24 25 26 28	18 19 20 22 24 25 26 28	19 20 22 24 25 26 28	20 22 24 25 26 28	22 24 25 26 28	24 25 26 28	25 26 28	26 28	28

175~2000

d	15	16	18	19	20	22	24	25	26	28	30	32	35
e	15 16 18 19 20 22 24 25 26 28 30 32 35	16 18 19 20 22 24 25 26 28 30 32 35	18 19 20 22 24 25 26 28 30 32 35	19 20 22 24 25 26 28 30 32 35	20 22 24 25 26 28 30 32 35	22 24 25 26 28 30 32 35	24 25 26 28 30 32 35	25 26 28 30 32 35	26 28 30 32 35	28 30 32 35	30 32 35	32 35	35

200~1500

d	20	22	24	25	26	28	30	32	35	40	45
e	20 22 24 25 26 28 30 32 35 40 45	22 24 25 26 28 30 32 35 40 45	24 25 26 28 30 32 35 40 45	25 26 28 30 32 35 40 45	26 28 30 32 35 40 45	28 30 32 35 40 45	30 32 35 40 45	32 35 40 45	35 40 45	40 45	45

245~1500

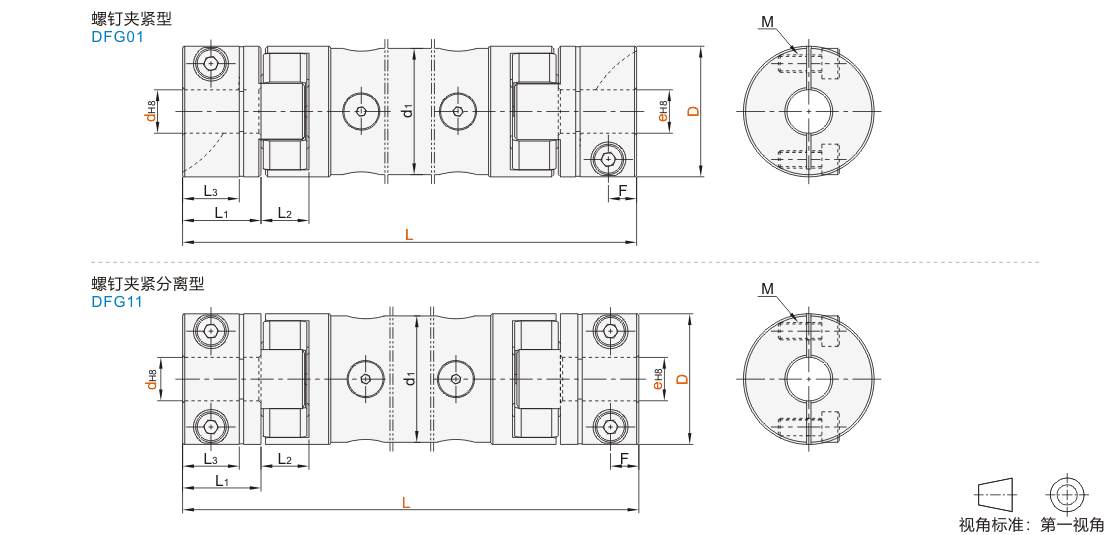

尺寸性能表

型号		d1	L1	L2	L3	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差
代码	D	d1	L1	L2	L3	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	角向(°)	径向(mm)	轴向(mm)
螺钉夹紧型 JT-NASSD	30	29	18	11	13	6.5	M4	3.5	10	20	1500	7.5×10⁻⁶	180	2	5	±1
	40	39	21.5	15	14.5	7	M5	8	16	32		3.9×10⁻⁵	1200
	55	54	28.5	17	19	9.5	M6	13	45	90		1.6×10⁻⁴	2500
	65	64	35.5	18	25	12	M8	30	120	240		3.8×10⁻⁴	4000
	80	79	41	21.5	28	14	M10	30	240	480		1.0×10⁻³	10000
螺钉夹紧分离型 JT-NASDD	30	29	18	11	13	6.5	M4	3.5	10	20	1500	7.5×10⁻⁶	180	2	5	±1
	40	39	21.5	15	14.5	7	M5	8	16	32		3.9×10⁻⁵	1200
	55	54	28.5	17	19	9.5	M6	13	45	90		1.6×10⁻⁴	2500
	65	64	35.5	18	25	12	M8	30	120	240		3.8×10⁻⁴	4000
	80	79	41	21.5	28	14	M10	30	240	480		1.0×10⁻³	10000

惯性力矩和重量按最大孔径计算！

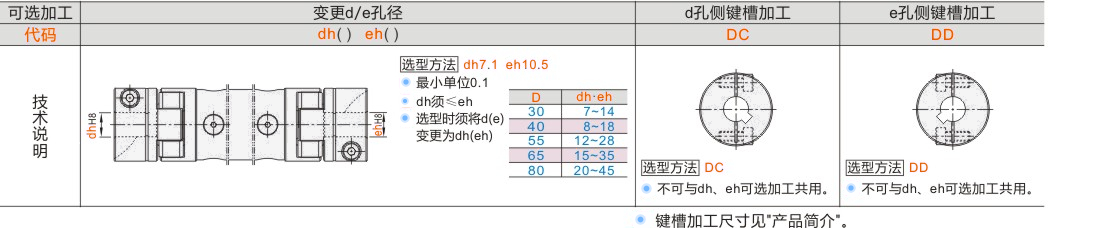

可选加工参数

暂未上传文档资料

梅花式联轴器 螺钉夹紧型
