选型参数

规格 *

锌合金偏心旋转型蝶形铰链

图片仅供参考

锌合金偏心旋转型蝶形铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

加厚型

代码	材质	表面处理	类型
JT-QACOD	ZDC	喷塑(亚光黑)	厚型 ● 方柱型 ● 上下偏置螺孔型
JT-QACOU	ZDC	镀铬	厚型 ● 方柱型 ● 上下偏置螺孔型
JT-QACOX	ZDC	喷塑(亚光黑)	厚型 ● 偏心旋转型 ● 螺孔型

选型参数

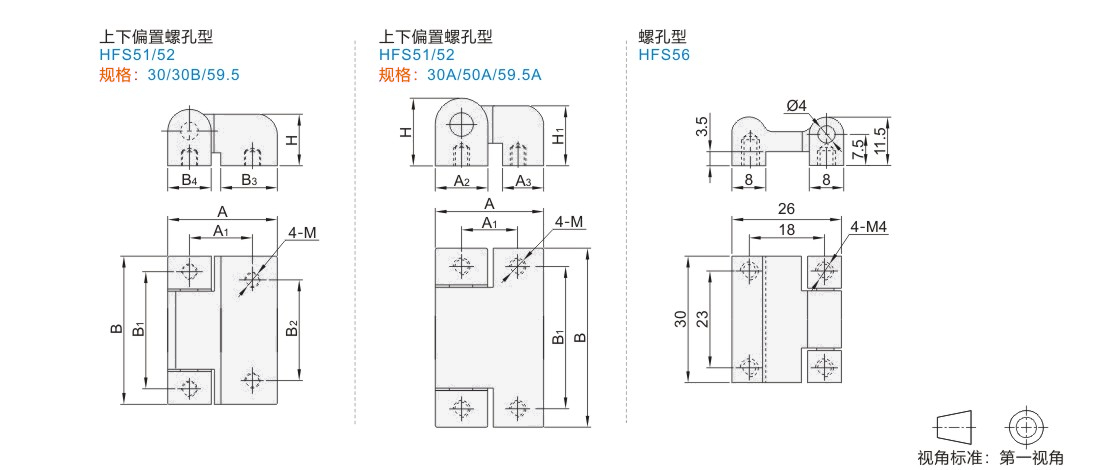

选型表

型号					A		B	A1			A2		A3	B1	B2			B3		B4		H		H1	M		负载 (Kg)					参考重量 (Kg/pcs)
代码			规格		A		B	A1			A2		A3	B1	B2			B3		B4		H		H1	M		负载 (Kg)					参考重量 (Kg/pcs)
JT-QACOD JT-QACOU			30		28.5		30	18.5			—		—	22	22			15.5		10		13		—	4		10					0.04
			30A		21.5			12.5			10		9		—			—		—				13			15
			30B		22			13			—		—		22			9		10				—			10
			50A		24.5		50	12.5			12		9.5	40	—			—		—		15		13			17					0.08
			59.5		34		59.5	19.5			—		—	50	45			17.5		13.5		17.5		—	5		30					0.17
			59.5A		29		59.5	15			14		11	50	—			—		—		18		16	5		20					0.17

容许负载为使用2个时的数值。

型号					负载 (Kg)		参考重量 (Kg/pcs)
代码		规格			负载 (Kg)		参考重量 (Kg/pcs)
JT-QACOX		30			15		0.09

容许负载为使用2个时的数值。
