产品详情
文档下载

代码	材质	表面处理	附件 (螺钉)	类型
JT-PNOSD	SS400	发黑	TAC01	孔距选择型 ● 标准型
JT-PNOSU	SS400	喷细砂无电解镀镍	TAC21	孔距选择型 ● 标准型
JT-PNODD	SS400	发黑	TAC01	孔距选择型 ● 薄型
JT-PNODU	SS400	喷细砂无电解镀镍	TAC21	孔距选择型 ● 薄型
JT-PNOUD	SS400	发黑	TAC01	孔距指定型 ● 标准型
JT-PNOUU	SS400	喷细砂无电解镀镍	TAC21	孔距指定型 ● 标准型
JT-PNOQD	SS400	发黑	TAC01	孔距指定型 ● 薄型
JT-PNOQU	SS400	喷细砂无电解镀镍	TAC21	孔距指定型 ● 薄型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D	JT-PNOSD/JT-PNODD/JT-PNOUD/JT-PNOQD		JT-PNOSU/JT-PNODU/JT-PNOUU/JT-PNOQU
10	对应代码 TAC01	M5×10/M5×12 各1个	对应代码TAC21	M5×10/M5×12 各1个
12		M5×16 2个		M5×16 2个
15		M5×16/M5×20 各4个		M5×16/M5×20 各4个
20		M6×20/M6×25 各4个		M6×20/M6×25 各4个
25		M6×20/M6×30 各4个		M6×20/M6×30 各4个
30		M8×30/M8×35 各4个		M8×30/M8×35 各4个
35		M8×35/M8×40 各4个		M8×35/M8×40 各4个

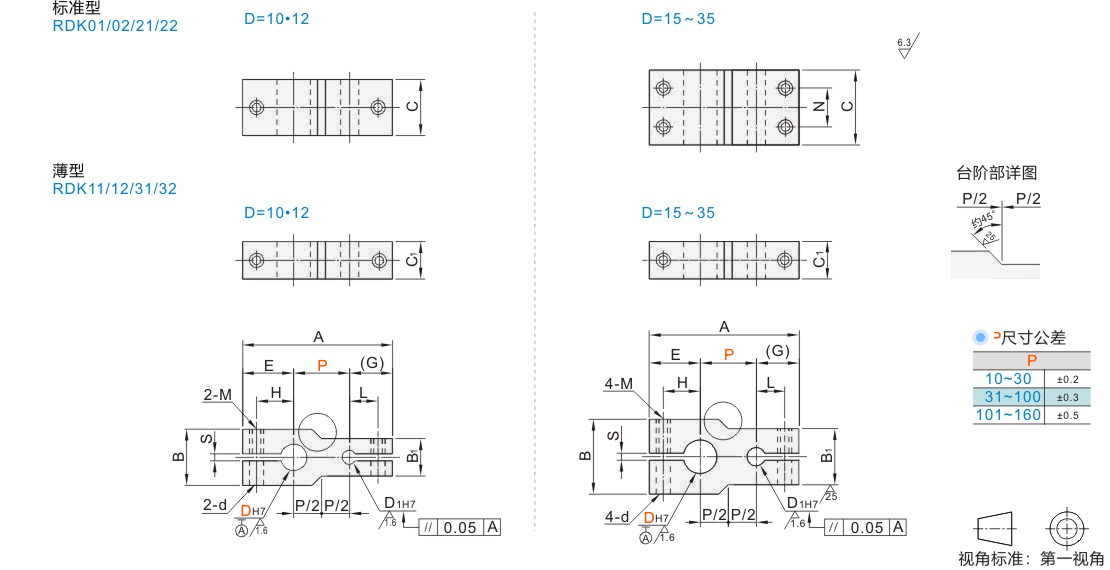

选型参数

型号			D1H7		P	A	B	B1	C	C1	E	G	H	L	N	M	d	S
代码	DH7		D1H7		P	A	B	B1	C	C1	E	G	H	L	N	M	d	S
标准型 JT-PNOSD JT-PNOSU 薄型 JT-PNODD JT-PNODU	10	+0.015 0	8	+0.015 0	15 20 25	A=P+E+G	16	12	16	9	15	14	9	8	—	M5	5.5	1.2~2.3
	12	+0.018 0	10		15 20 25 30		16	14	16	9	16	15	10	9	—
	15	+0.018 0	10		15 20 25 30		22	16	22	12	18	15	12	9	11
	20	+0.021 0	15	+0.018 0	20 25 30 40		28	22	28	16	22	19	15	12	14	M6	6.6
	25		15	+0.018 0	25 30 40 50		32	22	32	19	25	19	18	12	16	M6	6.6
	30		20	+0.021 0	30 40 50 75		40	28	40	19	29	23	21	15	20	M8	9
	35	+0.025 0	25	+0.021 0	50 75 100 150		45	32	45	22	32	25	24	18	24	M8	9

型号			D1H7		P	A	B	B1			C			C1		E		G		H		L				N		M			d		S
代码	DH7		D1H7		最小单位1	A	B	B1			C			C1		E		G		H		L				N		M			d		S
标准型 JT-PNOUD JT-PNOUU 薄型 JT-PNOQD JT-PNOQU	10	+0.015 0	8	+0.015 0	12~30	A=P+E+G	16	12			16			9		15		14		9		8				—		M5			5.5		1.2~2.3
	12	+0.018 0	10		15~35		16	14			16			9		16		15		10		9				—
	15	+0.018 0	10		15~35		22	16			22			12		18		15		12		9				11
	20	+0.021 0	15	+0.018 0	20~45		28	22			28			16		22		19		15		12				14		M6			6.6
	25		15	+0.018 0	25~55		32	22			32			19		25		19		18		12				16		M6			6.6
	30		20	+0.021 0	30~80		40	28			40			19		29		23		21		15				20		M8			9
	35	+0.025 0	25	+0.021 0	50~160		45	32			45			22		32		25		24		18				24		M8			9
