单衬型焊接法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-LIGVSU	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGVDU	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGVUU	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGVSX	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGVDX	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGVUX	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGVSQ	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGVDQ	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGVUQ	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGVSL	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGVDL	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120℃
JT-LIGVUL	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120℃

产品特点
产品超高级精度，低摩擦、耐久性好，法兰盘与轴套采用焊接工艺，更牢固，机械强度更高；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，
使得轴承的安装更加精确和可控；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用镀镍产品！

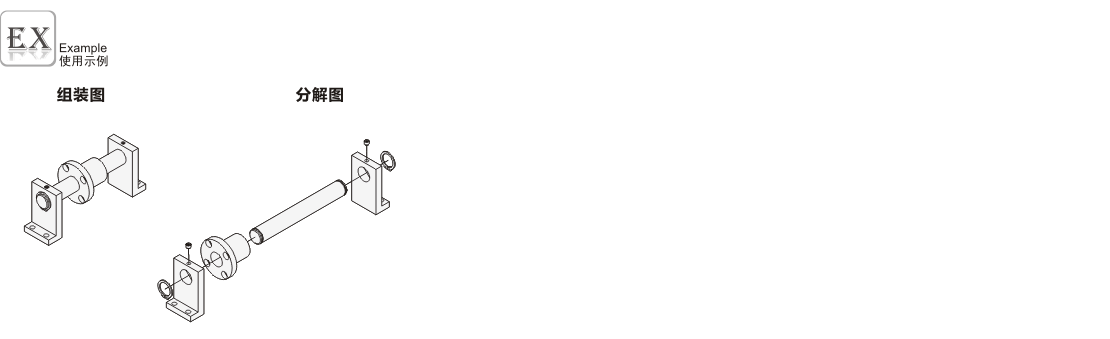

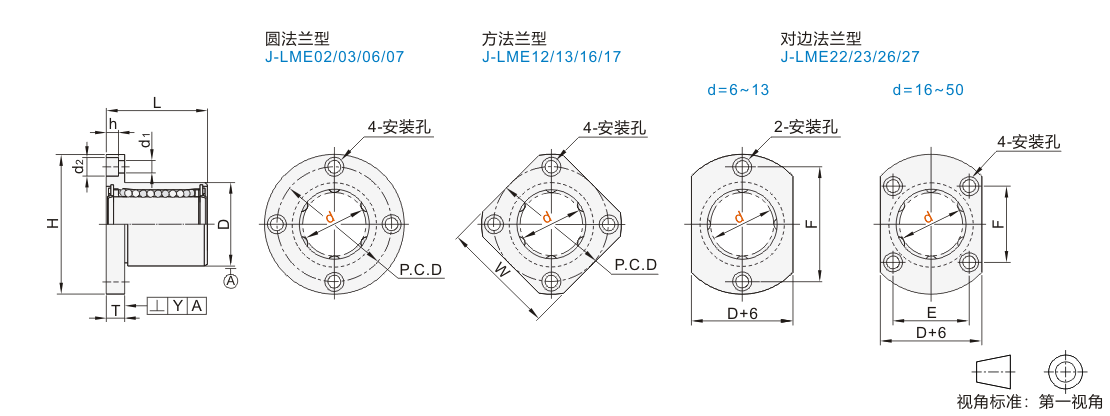

选型参数

选型表

型号			D			L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
圆法兰型方法兰型对边法兰型 JT-LIGVSU JT-LIGVDU JT-LIGVUU JT-LIGVSX JT-LIGVDX JT-LIGVUX JT-LIGVSQ JT-LIGVDQ JT-LIGVUQ JT-LIGVSL JT-LIGVDL JT-LIGVUL	6	0 -0.007	12	0 -0.013	0 -0.018	19	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.011	0.011
	8		15	0 -0.013	0 -0.018	24		32	5	3.5	6	3.1	24	25		24
	10		19	0 -0.016	0 -0.021	29		40	6	4.5	7.5	4.1	29	30		29
	12		21			30		42					32	32		32
	13*		23			32		43					33	34		33
	16		28			37		48					38	37	22	31
	20	0 -0.008	32	0 -0.019	0 -0.025	42		54	8	5.5	9	5.1	43	42	24	36	0.014	0.014
	25		40			59		62	8	5.5	9	5.1	51	50	32	40
	30		45			64		74	10	6.6	11	6.1	60	58	35	49
	35	0 -0.010	52	0 -0.022	0 -0.030	70		82	10	6.6	11	6.1	67	64	38	55	0.020	0.020
	40		60			80		96	13	9	14	8.1	78	75	45	64
	50		80			100		116	13	9	14	8.1	98	92	56	80

JT-LIGVSX/JT-LIGVSL/JT-LIGVDX/JT-LIGVDL/JT-LIGVUX/JT-LIGVUL不适用带*号规格。

型号		基本额定负载		重量(g)
代码	d	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型方法兰型对边法兰型 JT-LIGVSU JT-LIGVDU JT-LIGVUU JT-LIGVSX JT-LIGVDX JT-LIGVUX JT-LIGVSQ JT-LIGVDQ JT-LIGVUQ JT-LIGVSL JT-LIGVDL JT-LIGVUL	6	204	299	20	15	20
	8	263	405	35	25	30
	10	400	440	70	50	60
	12	412	442	75	55	65
	13	448	496	85	70	80
	16	796	1021	115	100	110
	20	859	1345	175	140	165
	25	1095	2046	335	295	320
	30	1529	2676	465	370	385
	35	1661	3026	650	560	575
	40	2259	4777	1060	880	910
	50	4608	8644	2200	2000	2030

1Kgf=9.81N
