角接触球轴承 DB/DF配对型 25°接触角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承类型代码	轴承精度	轴承材质	接触角 (°)	类型
JT-XXEUD	7	GB/T 307.1 4级	SUJ2	25	组合型 ● 标准型

出厂前未封入润滑脂，请在使用前封入。

选型参数

选型表

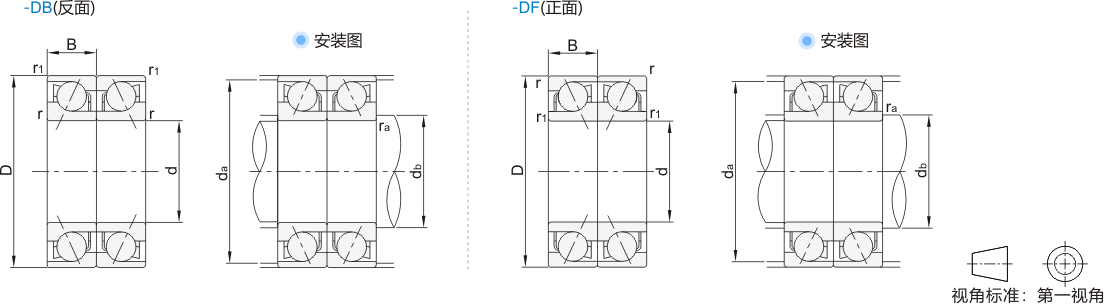

型号		组合形式	d	D	B	r (min)	r1 (min)	基本额定负载 (KN)		极限转速 rpm(参考)		安装尺寸						重量 kg (参考)
型号								基本额定负载 (KN)		极限转速 rpm(参考)		DB			DF
代码	轴承型号							Cr(动)	Cor(静)	脂润滑	油润滑	db(min)	da(max)	ra(max)	db(min)	da(max)	ra(max)
JT-XXEUD	706	DB (反面) DF (正面)	6	17	6	0.3	0.15	2.46	0.98	100000	150000	8	15.6	0.3	8	15	0.15	0.006
	708		8	22	7			3.73	1.54	98000	120000	10	20.6		10	20		0.012
	7001		12	28	8			9.04	5.58	27000	36000	14.5	26.8		13.2	25.5		0.025
	7201*		12	32	10	0.6	0.3	12.41	7.46	25200	33600	17	29.5	0.6	—	—	—	0.035
	7002		15	32	9	0.3	0.15	9.67	6.48	22800	30400	17.5	30.8	0.3	16.2	29.5	0.15	0.035
	7202		15	35	11	0.6	0.3	11.97	7.8	22200	29600	20	32.5	0.6	17.5	30	0.3	0.046
	7003		17	35	10	0.3	0.15	10.21	7.3	21000	28000	19.5	33.8	0.3	18.2	32.5	0.15	0.046
	7203		17	40	12	0.6	0.3	17.01	11.22	19200	25600	22	37.5	0.6	19.5	35	0.3	0.064
	7904		20	37	9	0.3	0.15	7	5.6	38000	56000	22.5	35.8	0.3	22.5	34.5	0.15	0.04
	7004			42	12	0.6	0.3	17.17	12.54	17400	23200	25	39.5	0.6	22.5	37	0.3	0.08
	7204			47	14	1	0.6	22.68	15.54	16200	21600	26	42	1	25	41	0.6	0.1
	7905		25	42	9	0.3	0.15	7.2	6.2	30000	45000	27.5	40.8	0.3	27	39.5	0.15	0.04
	7005			47	12	0.6	0.3	17.98	14.16	15000	20000	30	44.5	0.6	0.5	42	0.3	0.093
	7205			52	15	1	0.6	25.76	19.54	14400	19200	31	47	1	30	46	0.6	0.125
	7906		30	47	9	0.3	0.15	7.6	7.2	26000	40000	32.5	45.8	0.3	32.5	44.5	0.15	0.05
	7206		30	62	16	1	0.6	35.8	28.2	12000	16000	36	57	1	35	50	0.6	0.193
	7007		35	62	14	1		29.48	26.2	11000	15000	41	57		40	56		0.18
	7207		35	72	17	1.1		47.14	38.2	10000	14000	42	67		40	65		0.281
	7908		40	62	12	0.6	0.3	13.3	13.5	18000	30000	45	59.5	0.6	45	57	0.3	0.11
	7008			68	15	1	0.6	31.59	30.2	10000	14000	46	63	1		62	0.6	0.222
	7208			80	18	1.1		54.43	49.4	9000	12000	47	75			73		0.355
	7009		45	75	16	1		37.42	36.6	9000	12000	51	70		50	69		0.282
	7209		45	85	19	1.1		58.97	53.2	8200	11000	52	80		50	78		0.404
	7010		50	80	16	1		39.2	39.2	8400	11200	56	75		55	74		0.306
	7210		50	90	20	1.1		69.17	65	7500	10000	57	85		51	83		0.457
	7911		55	80	13	1		22.4	26	14000	22000	61	75		61	74		0.18
	7011			90	18	1.1		55.9	55.2	7200	9600	62	85		60	83		0.214
	7211			100	21	1.5	1	81.8	76.4	7200	9600	64	94	1.5	61	91	1	0.6
	7912		60	85	13	1	0.6	23.3	28.7	13000	20000	66	80	1	66	79	0.6	0.19
	7012			95	18	1.1	0.6	59.9	62.8	7000	9300	67	90	1		88	0.6	0.478
	7212			110	22	1.5	1	94.3	92	6600	8800	69	104	1.5		101	1	0.765
	7913		65	90	13	1	0.6	25.1	31.9	13000	20000	71	85	1	71	84	0.6	0.2
	7013			100	18	1.1	0.6	63.7	70.8	6600	8800	72	95	1	70	93	0.6	0.509
	7213			120	23	1.5	1	93.5	94.2	5900	7900	74	114	1.5	67	111	1	0.962
	7014		70	110	20	1.1	0.6	76.6	86.6	6000	8000	77	105	1	75	103	0.6	0.705
	7214		70	125	24	1.5	1	117.5	121.2	5600	7500	79	119	1.5	76	116	1	1.09
	7015		75	115	20	1.1	0.6	78.6	92	5700	7600	82	110	1	80	108	0.6	0.745
	7215		75	130	25	1.5	1	117	123	5400	7200	84	124	1.5	81	121	1	1.17
	7016		80	125	22	1.1	0.6	89.9	105	5300	7000	87	120	1	85	118	0.6	0.994
	7216		80	140	26	2	1	143.7	156	5000	6600	90	134	2	86	130	1	1.39
	7017		85	130	22	1.1	0.6	92.2	111	5000	6700	92	125	1	90	123	0.6	1.04
	7217		85	150	28	2	1	142.4	150.6	4700	6200	95	144	2	91	140	1	1.78
	7018		90	140	24	1.5		102.1	124.8	4700	6300	99	134	1.5	96	131		1.35
	7218		90	160	30	2		189.4	199.8	4400	5800	100	154	2		150		2.18
	7019		95	145	24	1.5		112.6	138.6	4500	6000	104	139	1.5	104	136		1.41
	7219		95	170	32	2.1	1.1	204.9	213.6	4100	5500	107	163	2	102	158		2.67
	7020		100	150	24	1.5	1	115.3	146.2	4300	5800	109	144	1.5	109	141		1.47
	7220		100	180	34	2.1	1.1	230.2	242.4	4000	5300	112	144	2	107	168		3.26
	7022		110	170	28	2	1	159.9	202.2	2022	5200	120	164		120	160		2.3
	7024		120	180	28			171.9	221	2210	4800	130	174		130	170		2.47
	7028		140	210	33			202.5	276	3100	4200	150	204		150	200		3.96
	7030		150	225	35	2.1	1.1	230.9	318.6	2900	3800	162	218		162	213		4.82

*7201无DF（正面）组合形式。

1Kgf=9.81N
