主体材质

主体表面处理

选型参数

公称直径M(mm) *

嘴位编码 *

密封螺母柱

图片仅供参考

密封螺母柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXRUD	碳钢	镀锌	密封螺母柱
JT-YXRUU	SUS304	一	密封螺母柱

选型参数

选型表

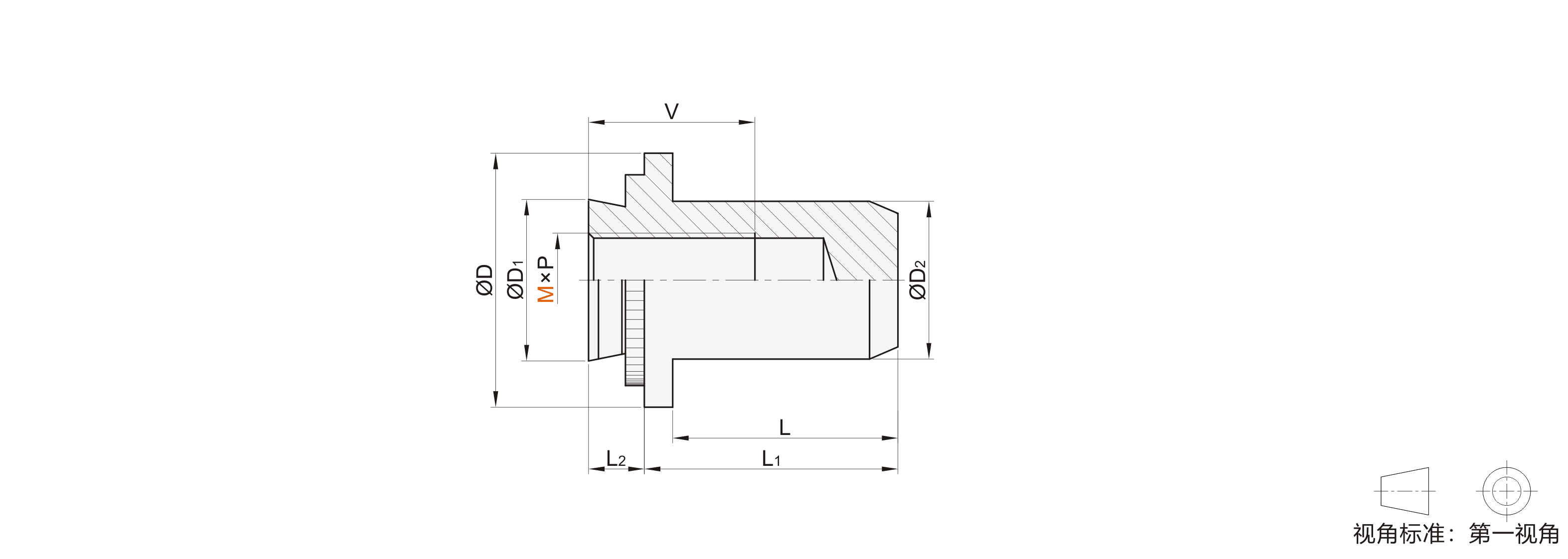

型号		嘴位编码	螺距 P	L	L1	L2 (max)	D	D1 (max)	D2 (max)	V	安装板最小厚度	安装板孔径	孔中心到安装板边缘最小距离
代码	M	嘴位编码	螺距 P	L	L1	L2 (max)	D	D1 (max)	D2 (max)	V	安装板最小厚度	安装板孔径	孔中心到安装板边缘最小距离
(碳钢) JT-YXRUD (SUS304) JT-YXRUU	3	1	0.5	8.5	9.6	0.97	6.35	4.2	3.84	5.3	1	4.22	4.8
	3	2	0.5	8.5	9.6	1.38	6.35	4.2	3.84	5.3	1.4	4.22	4.8
	4	1	0.7	9.8	11.2	0.97	7.95	5.38	5.2	7.1	1	5.41	6.9
	4	2	0.7			1.38	7.95	5.38	5.2		1.4	5.41	6.9
	5	1	0.8			0.97	8.75	6.33	6.02		1	6.35	7.1
	5	2	0.8			1.38	8.75	6.33	6.02		1.4	6.35	7.1
	6	1	1.0	12.7	14.3	1.38	11.1	8.73	7.8	7.8	1.4	8.75	8.6
	6	2	1.0	12.7	14.3	2.21	11.1	8.73	7.8	7.8	2.29	8.75	8.6
