规格 *

万向球-车削型-法兰式

图片仅供参考

万向球-车削型-法兰式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	主球材质	表面处理 / 主体	表面处理 / 主球	类型
JT-ENVQQ	SUS304	SUS440C	—	—	法兰式 ● 向上使用型
JT-ENVQF	S45C	SUJ2	镀铬	—	法兰式 ● 带弹簧向上使用型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，
建议在使用的过程中定期维护。

选型参数

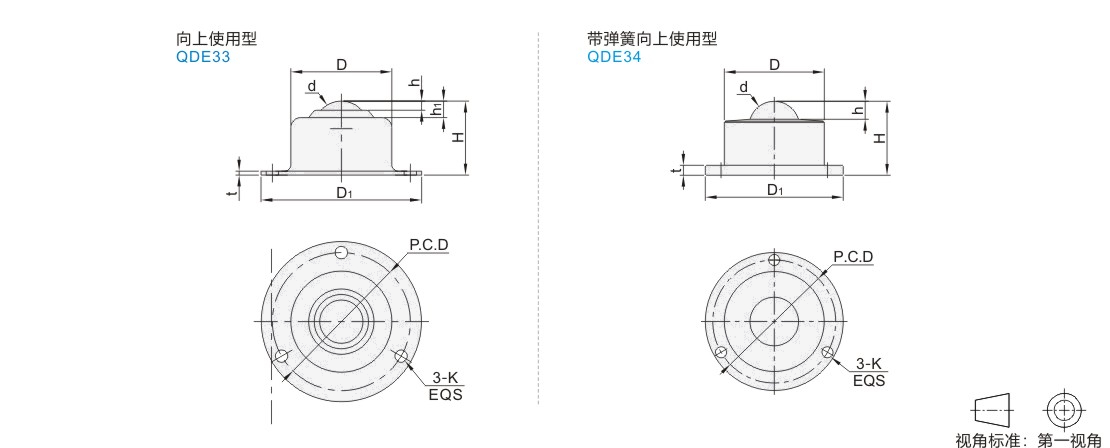

向上使用型

型号		D	D1	d	H	h	h1	t	P.C.D	K	单体承重（kg）	容许荷重（kg）	本体重量（g）
代码	规格	D	D1	d	H	h	h1	t	P.C.D	K	单体承重（kg）	容许荷重（kg）	本体重量（g）
JT-ENVQQ	19	41	65	22.23	30	4	7	1.6	56	5	75	100	250

带弹簧向上使用型

型号		D	D1	d	H	h	t	P.C.D	K	耐负载 N(kgf)
代码	规格	D	D1	d	H	h	t	P.C.D	K	耐负载 N(kgf)
JT-ENVQF	19	38	53	19.05	28	6	4.5	46	5	800(80)
	25	50	70	25.4	37	9	5	61.5	5.5	1500(150)
	30	60	83	30.1625	44	10	6	73	6	2500(250)
