微型直线导轨滑块加长加高型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBAUD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBAUU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

详情请在怡合达网站搜索查看

静态容许力距，MR/MP/MY的数值请参考下表。

选型参数

选型表

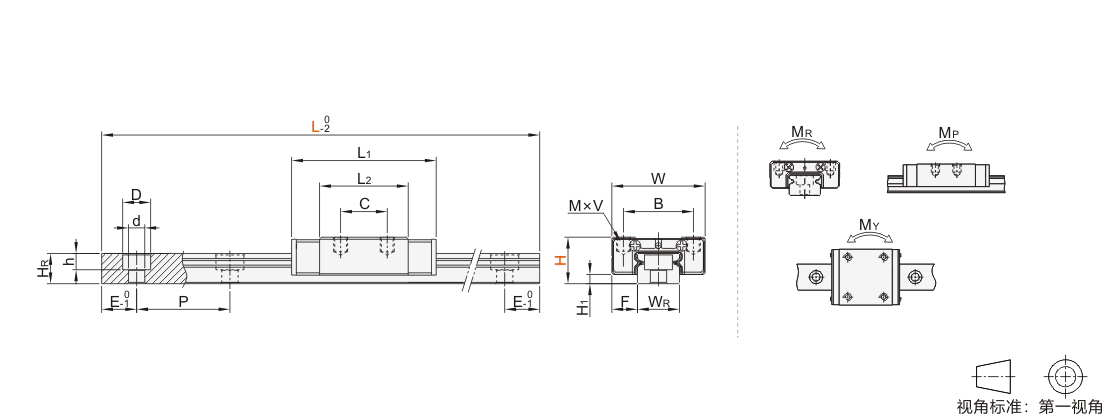

型号		L	H1	F	滑块尺寸						滑轨尺寸
代码	H	L	H1	F	W	B	C	L1	L2	M×V	WR	HR
JT-HBAUD JT-HBAUU	20	80~960	5	10	40	30	30	68	52.3	M4×6	20	11

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

型号		滑轨尺寸				基本额定负载(KN)		静态容许力矩(N-M)			重量
代码	H	D	d	h	P	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
JT-HBAUD JT-HBAUU	20	9.5	6	5.5	60	8.68	13.16	134	104	87	0.15	1.65

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
20	80~135	2	E=[L-(N-1)×P]/2
	136~195	3
	196~255	4
	256~315	5
	316~375	6
	376~435	7
	436~495	8
	496~555	9
	556~615	10
	616~675	11
	676~735	12
	736~795	13
	796~855	14
	856~915	15
	916~960	16

N（安装孔数）
P（滑轨螺孔间距离）
E（滑轨两端螺孔圆心至端面距离）
特殊长度，我司可做长度拼接。

精度基准
