开口型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍和喷细砂本色阳极氧化产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

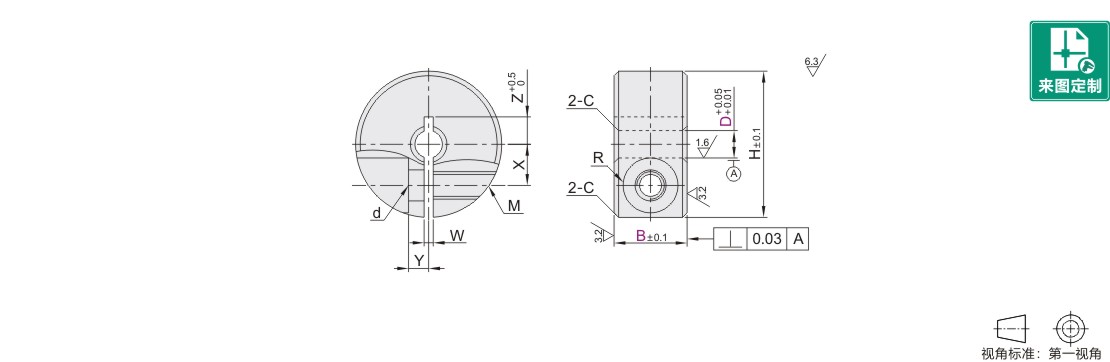

选型参数

型号		B	H	M	d	R	W	X	Y	Z	C
代码	D	B	H	M	d	R	W	X	Y	Z	C
(S45C) JT-ABVSD JT-ABVSU (SUS304) JT-ABVSX	3	8	16	M3	3.4	3	1	4.5	2.2	3~5	0.5
	4		18					5	3	3.5~6
	5		20					5.5	4	5~6.5
	5	10	22	M4	4.5	3.75		6.5		5~6.5
	6	8	20	M3	3.4	3		6		6~7
	6	10	20	M4	4.5	3.75		6		6~7
	8	8	25	M3	3.4	3	1.5	8	5	7~9
		10	25	M4	4.5	3.75		8		7~9
		12	30	M5	5.5	4.5		9		7~10
		15		M6	6.6	6				7~10
	10	8		M3	3.4	3				8~10
		10		M4	4.5	3.75
		12		M5	5.5	4.5		10
		15	35	M6	6.6	6			6	8~12
	12	8	30	M3	3.4	3			5	9~10
		10		M4	4.5	3.75
		12		M5	5.5	4.5
		15	35	M6	6.6	6		11	6	9~12
	13	10	30	M4	4.5	3.75		10	5	10
		12	34	M5	5.5	4.5		11	5	10~12
		15	35	M6	6.6	6		11	6	10~12
	15	10	34	M4	4.5	3.75		11.5		10~11
		12	35	M5	5.5	4.5		12		11~13
		15	40	M6	6.6	6		13	8	11~13
	16	10	35	M5	5.5	4.5		12	6	11~12
		12	35	M5	5.5	4.5		12	6	11~12
		15	40	M6	6.6	6		13	8	11~13
	18 20	10		M5	5.5	4.5		14	7	13
		12		M5	5.5	4.5		14	7	13
		15	45	M6	6.6	6		15	8	13~15
		20		M6	6.6	6		16	8	13~15
	25	12		M5	5.5	4.5		17	7	16
		15	50	M6	6.6	6		18	10	16~18
		20	55					20		16~20
	30	15	55					20		18~20	1
	30	20	60	M8	9	7		23		18~21
	35	15	60	M6	6.6	6	2	23	12	21
	40	18	70	M8	9	7	2	26	13	23
	50	22	85	M10	11	9	3	32	16	28
	(60)	22	95	M10	11	9	3	37	18	—
	(80)	32	130	M16	18	13	5	50	22		1.5
	(100)	36	150	M16	18	13	5	60	26		1.5
