T5型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
ECH01	T5100	10	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH11	T5150	15	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH21	T5200	20	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH31	T5250	25	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要

选型参数

选型表

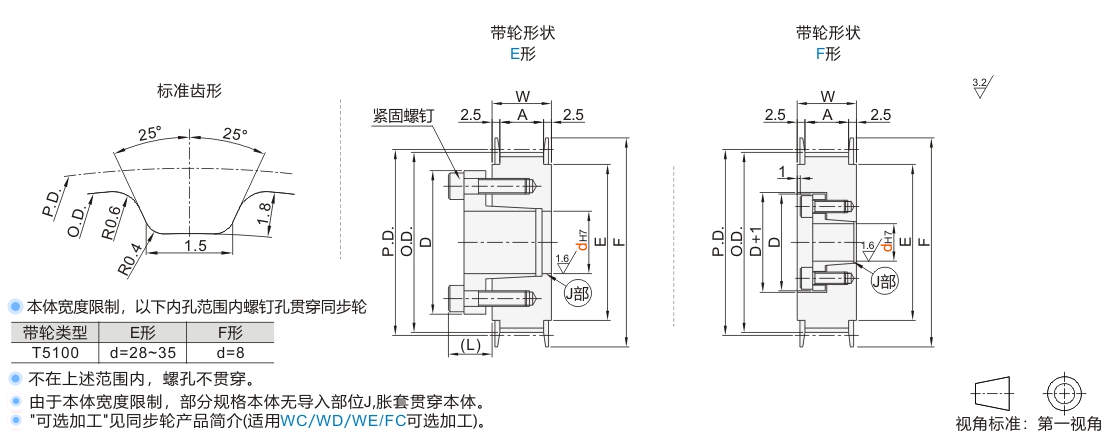

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	A
型号			T5100		T5150		T5200		T5250
代码	齿数		E形 CT衬套	F形 CH衬套	E形 CT衬套	F形 CT衬套	E形 CT衬套	F形 CT衬套	E形 CT衬套	F形 CT衬套
JT-VMQSD-T5100 JT-VMQDD-T5150 JT-VMQUD-T5200 JT-VMQQD-T5250	22	E F	8	8	—	—	—	—	—	—	35.01	34.25	40	27	T5100 A:11 W:16 T5150 A:17 W:22 T5200 A:22 W:27 T5250 A:27 W:32
	24		8·10		10	8		8		8	38.20	37.40	45	30
	25		8·10		10	8		8		8	39.79	39.00	45	30
	26		8～12		10·11·12	8·10	12	8·10	12	8·10	41.38	40.60	48	35
	28		8～12	—	10·11·12	8·10·11	12	8·10·11	12	8·10·11	44.56	43.75	48	35
	30		10～15		10～15	10～12	10～15	10·11·12	10～15	10·11·12	47.75	46.95	52	36
	32		10～17		10～17		12～17	10～14	12～17	10～14	50.93	50.10	55	40
	34							10～18		10～18	54.11	53.25	61	45
	36							10～18		10～18	57.30	56.45	61	45
	40							10～19		10～19	63.66	62.85	67	50
	44		12～25		12～25	12	12～25	12～25	12～25	12～25	70.03	69.20	74	58
	48		12～28		12～28		12～28	12～28	12～28	12～28	76.39	75.55	83	63
	50		12～32		12～32		12～32	12～32	12～32	12～32	79.58	78.75	87	67
	60		12～38		12～38		12～40	12～35	12～40	12～35	95.49	94.65	99	80

胀套孔径尺寸

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	37	35	36	12
14	73	37	35	36		15	78	39	36	37
16	83	42	37	38		13
17	88	45	38	39		13
18	154	48	43	40	14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725	—	71	—	19
