悬臂销内螺纹安装带外螺纹

图片仅供参考

悬臂销内螺纹安装带外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VGVFSD	SCr440	发黑	带外螺纹型 ● 标准型
JT-VGVFSU	SCr440	无电解镀镍	带外螺纹型 ● 标准型
JT-VGVFSX	SCr440	—	带外螺纹型 ● 标准型
JT-VGVFSQ	SUS304	—	带外螺纹型 ● 标准型

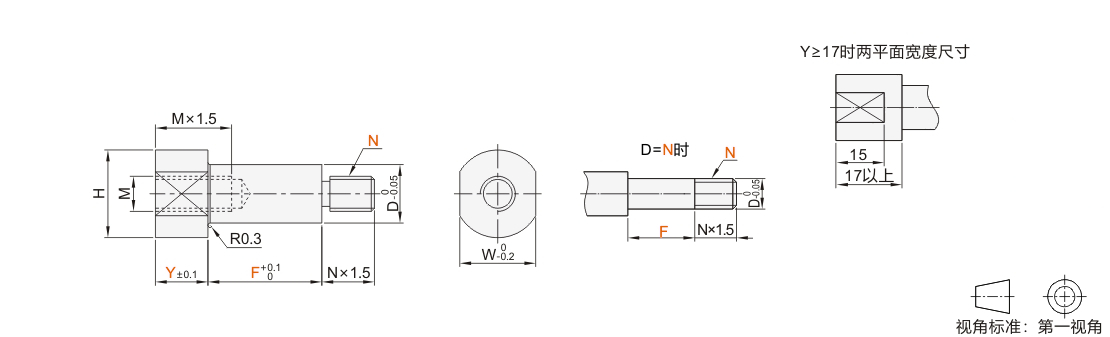

M	Y+F
M3	Y+F≥10
M4	Y+F≥12
M6	Y+F≥15.5
M8	Y+F≥19.5
M10	Y+F≥23.5
M12	Y+F≥29.5
M16	Y+F≥37
M20	Y+F≥45

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见下表2。

选型参数

选型表

型号		D	最小单位1		N	M		H	W
代码	规格	D	Y	F	N	M		H	W
(SCr440) JT-VGVFSD JT-VGVFSU JT-VGVFSX (SUS304) JT-VGVFSQ	6	6	2~65	5~110	4 5 6	M3		10	8
	8	8			5 6 8	M4		12	10
	10	10			6 8 10	M6		15	13
	12	12		10~160	6 8 10 12	M8		17	14
	13	13			6 8 10 12	M8		18	15
	15	15			8 10 12 (15)	M10		20	17
	16	16			8 10 12 (15)			21	18
	17	17			10 12 (15) 16			23	20
	18	18			10 12 (15) 16			23	20
	20	20	4~80		10 12 (15) 16 20	M12		26	24
	22	22			10 12 (15) 16 20	M16		28	26
	25	25			10 12 (15) 16 20 24 (25)	M16		31	27
	25A	25			10 12 (15) 16 20 24 (25)	M12		31	27
	30	30			12 (15) 16 20 24 (25) 30	M20		36	23
	30A	30			12 (15) 16 20 24 (25) 30	M16		36	23

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

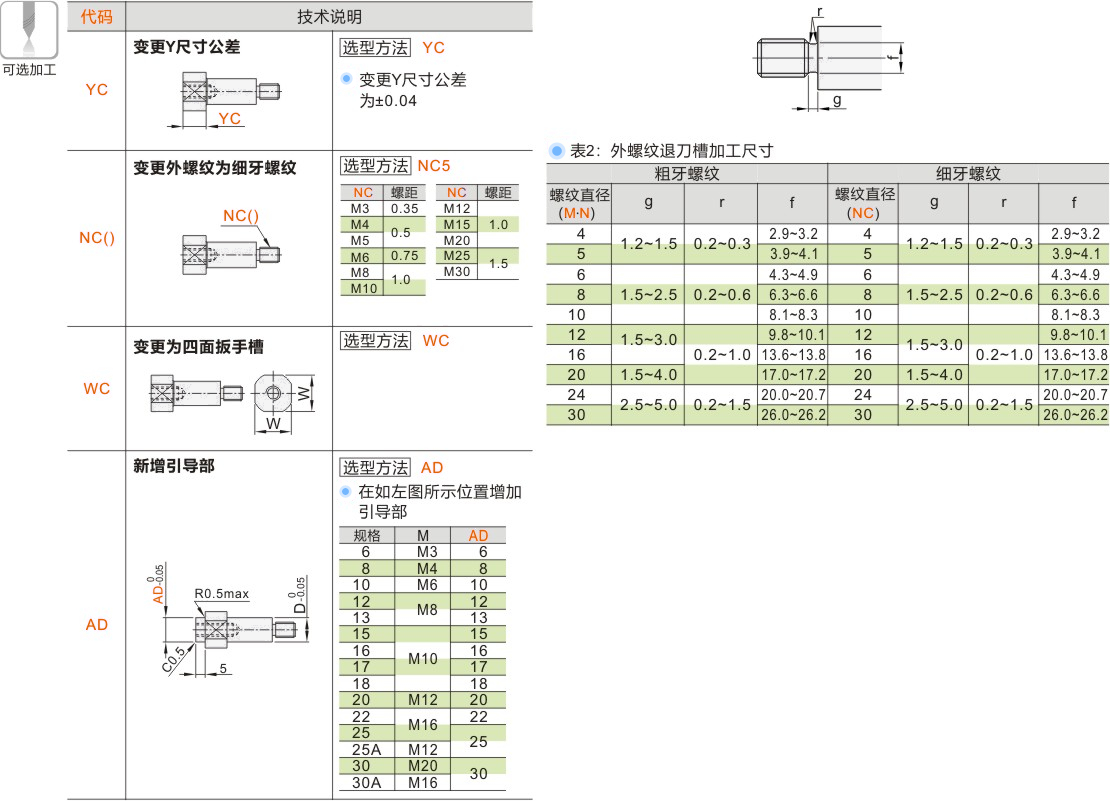

表2：外螺纹退刀槽加工尺寸

粗牙螺纹				细牙螺纹
螺纹直径 (N)	g	r	f	螺纹直径 (NC)	g	r	f
4	1.2~1.5	0.2~0.3	2.9~3.2	4	1.2~1.5	0.2~0.3	2.9~3.2
5	1.2~1.5	0.2~0.3	3.9~4.1	5	1.2~1.5	0.2~0.3	3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9	6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6	8			6.3~6.6
10			8.1~8.3	10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1	12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8	16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2	20	1.5~4.0		17.0~17.2
24	2.5~5.0	0.2~1.5	20.0~20.7	24	2.5~5.0	0.2~1.5	20.0~20.7
30	2.5~5.0	0.2~1.5	26.0~26.2	30	2.5~5.0	0.2~1.5	26.0~26.2

可选加工参数
