支柱固定夹圆形底座螺孔开口式

图片仅供参考

支柱固定夹圆形底座螺孔开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-PNQGD	A6063	本色阳极氧化	圆形底座型
JT-PNQGU	A6063	黑色阳极氧化	圆形底座型

附件螺钉

D		JT-PNQGD		JT-PNQGU
8		对应代码TAC21	M4×8 2个	对应代码 TAC01	M4×8 2个
10			M5×10 2个		M5×10 2个
12			M5×10 2个		M5×10 2个
15			M6×12 2个		M6×12 2个
16			M6×12 2个		M6×12 2个
20			M6×18 2个		M6×18 2个

DH7公差为开口槽加工前的标准。

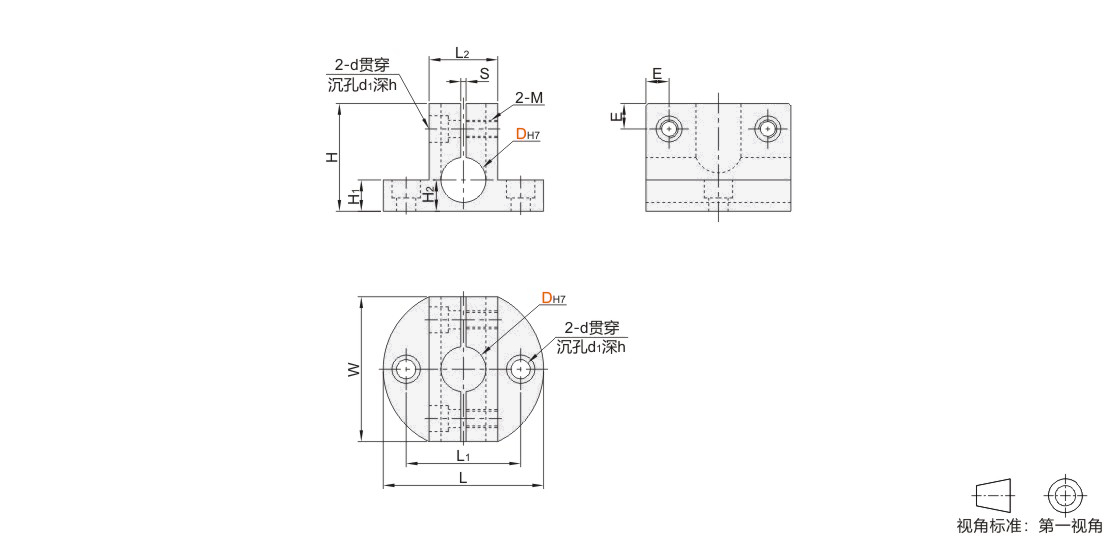

选型参数

选型表

型号						L				L1				L2			W			H		H1				H2		E			d			d1			h			M		S
代码				DH7		L				L1				L2			W			H		H1				H2		E			d			d1			h			M		S
JT-PNQGD JT-PNQGU				8	+0.015 0	31.5				22				22			14			20		7				7		4.5			4.5			7.5			4			M4		1~1.3
				10	+0.015 0	38				27				16			35			24		8				8		5.5			5.5			9			5			M5
				12	+0.018 0	38				27				16			35			25		8				8		5.5			5.5			9			5			M5
				15		45				32				20			41			30		10				10		6.5			6.5			10.5			6			M6
				16		45				32				20			41			31		10				10
				20	+0.021 0	50				36				25			44			35		12.5				12.5
