选型参数

内径d(mm) *

支撑轴承箱式滑块单衬型

图片仅供参考

支撑轴承箱式滑块单衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	使用直线轴承 / 代码	固定座 / 材质	固定座 / 表面处理	轴环 / 材质	把手 / 材质	把手 / 表面处理	使用环境温度	类型
JT-IGYLD	代码	JT-IGMQD系列	铝合金	本色阳极氧化	铝合金	锌压铸件	烤漆	-20~80°C	滑块 ● 单衬型

安装把手前，请先使用内六角扳手拧出左/右侧调整螺钉，并根据实际需求自行选择使用方向。

选型参数

选型表

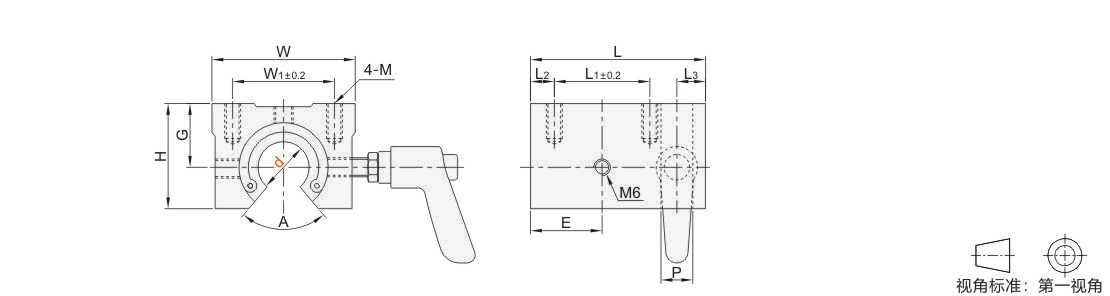

型号			L	L1	L2	L3	E	P	W	W1	H	G	M-深度	A	配套把手 (可调把手)	最大轴向负载(N)		基本额定负载(N)		重量 (g)
代码	d	d公差	L	L1	L2	L3	E	P	W	W1	H	G	M-深度	A	配套把手 (可调把手)	无润滑脂	紧固扭矩(N·m)	C(动)	Co(静)	重量 (g)
JT-IGYLD	16	0 -0.009	55	30	7.5	8.6	22.5	8.8	45	32	33	20	M5-15	80°	M6×16	150	1.5	796	1021	200
	20	0 -0.010	60	35	7.5	8.4	25	8.8	48	35	39	23	M6-15	60°	M6×16	300	1.5	859	1345	250
	25		75	40	12.5	7.25	32.5	8.5	60	40	47	27	M6-18	50°	M6×20	400	3	1095	2046	500
	30		82	50	10	8.25	35	10.5	70	50	56	33	M8-22	50°	M8×25	400	3	1529	2676	660
