立式座外球面球轴承偏心套锁紧型

图片仅供参考

立式座外球面球轴承偏心套锁紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
HCP...-FSB	HT200灰铸铁	GCr15	立式座外球面球轴承 ● 偏心套锁紧

选型参数

选型表

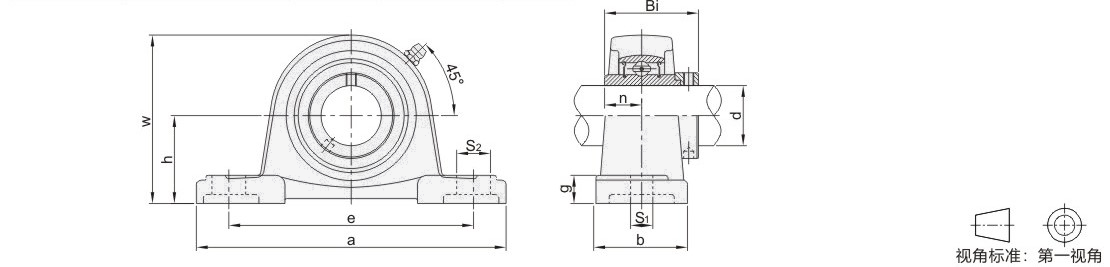

型号	d	h	a	e	b	S2	S1	g	w	Bi	n	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）
型号	d	h	a	e	b	S2	S1	g	w	Bi	n	螺栓	紧定扭力（N·m）	Cr（动）	Cor(静)	重量（Kg）
JT-QMFUSO-FSB	25	36.5	140	105	38	16	13	16	70	44.3	17.4	M10	17	14000	7880	0.8
JT-QMFUSX-FSB	30	42.9	165	121	48	21	17	18	83	48.4	18.3	M14	47	19500	11200	1.35
JT-QMFUSL-FSB	35	47.6	167	127	48	21		19	94	51.1	18.8			25700	15200	1.7
JT-QMFUSM-FSB	40	49.2	184	137	54	25		19	100	56.3	21.4			29600	18200	2.0
JT-QMFUSG-FSB	45	54	190	146	54	22		20	108	56.3	21.4			31850	20800	2.42
JT-QMFUDS-FSB	50	57.2	206	159	60	25	20	22	114	62.7	24.6	M16	73	35100	23000	2.75
JT-QMFUDD-FSB	55	63.5	219	171	60			22	126	71.4	27.8			43550	29200	3.55
JT-QMFUDU-FSB	60	69.8	241	184	70			25	138	77.8	31			47800	32800	5.2
