浮动接头偏角偏心型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装形式	材质	表面处理	环境温度 (℃)	使用压力(MPa) / 气缸	使用压力(MPa) / 液压缸	类型
JT-UQXSU	标准型	碳钢	M3~6:无电解镀镍 M8~36:黑色铬酸锌	-5~60	0~1	0~3.5	偏角偏心型

注意事项
把活塞杆的外螺纹拧入接头或外壳的内螺纹时，不要拧到底，否则，螺柱不能浮动会导致损坏；
内螺纹的拧入操作时，可旋到底后再反转1~2圈即可。防尘罩被固着在螺柱上，使用之前应松开；
螺柱及接头或者把外壳拧入被驱动物体时，把防尘罩从外壳上取下后再拧入，防尘罩不取下就拧入，防尘装置有可能损坏。

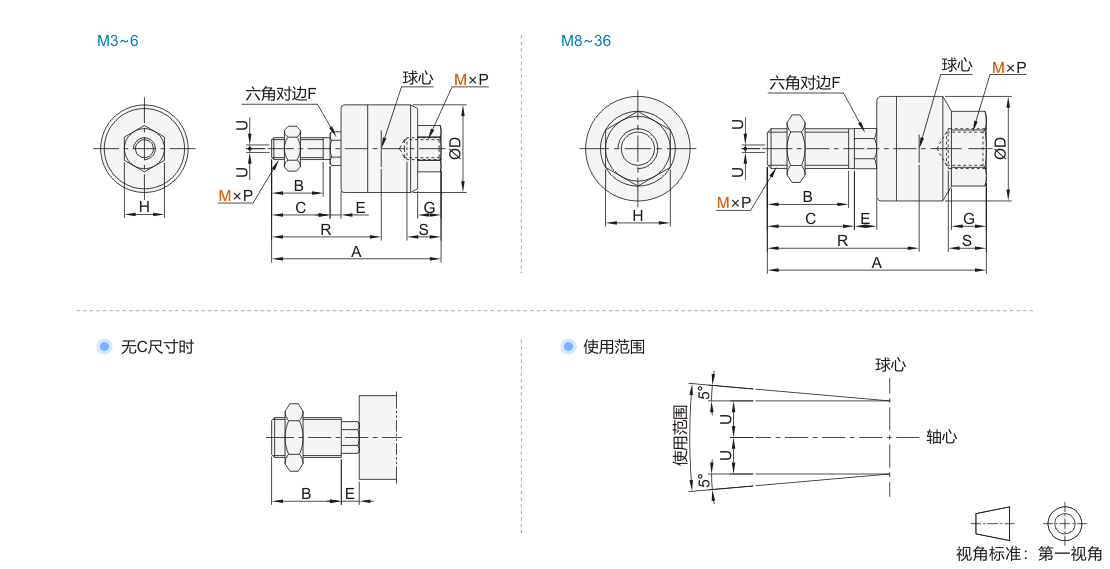

选型参数

选型表

型号		螺距 P	适合缸径	A	B	C	D	E	F	G	H	球心R	最大螺纹旋入深度 S	允许偏心量 U	最大使用拉压力 (N)	重量 (kg)
代码	M	螺距 P	适合缸径	A	B	C	D	E	F	G	H	球心R	最大螺纹旋入深度 S	允许偏心量 U	最大使用拉压力 (N)	重量 (kg)
JT-UQXSU	3	0.5	6	23.2	7	8	12	1.5	4	3.2	5.5	15	5	0.5	19	0.01
	4	0.7	10	26	9	10	12	1.5	4	4	7	17	5.5		54	0.01
	5	0.8	10/15	34.5	12.5	14	16	2	6	5	10	23	7		123	0.02
	6	1.0	15	34.5	12.5	14	16	2	6	5	10	23	7		123	0.02
	8	1.25	20	44	17.5	—	21	4.5	7	7	13	30.5	8		1100	0.05
	10	1.25	25/32	49.5	19.5		24	5	8	8	17	34	9		2500	0.07
	14	1.5	40	60	20		31	6	11	11	22	38	13	0.75	4400	0.16
	18		50/63	74.5	25		41	7.5	14	13.5	27	47.5	15	1	11000	0.31
	22		80	89.5	29		50	9.5	19	16	32	56.5	18	1.25	18000	0.58
	26		100	110	35		59.5	11.5	24	20	41	68	24	2	28000	1.08
	30		125/140	152	42	45	79	14	30	22	46	94.5	38	2.5	54000	2.7
	36		160	178	52	55	96	16	36	24	55	112	42	3	71000	4.7

暂未上传文档资料

浮动接头 偏角偏心型
