膜片式联轴器螺钉夹紧型多节式

图片仅供参考

膜片式联轴器螺钉夹紧型多节式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NVSUD	铝合金	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 三膜片

特点：
零背隙连接，低惯量，适合高速运转；
适用于伺服电机、步进电机连接。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NVSUD	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6	6.35	7	8	9	9.525	10
	26	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	32	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	32	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	34	d	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16
	34	e	6 6.35 7 8 9 9.525 10 11 12 13 14 15 16	6.35 7 8 9 9.525 10 11 12 13 14 15 16	7 8 9 9.525 10 11 12 13 14 15 16	8 9 9.525 10 11 12 13 14 15 16	9 9.525 10 11 12 13 14 15 16	9.525 10 11 12 13 14 15 16	10 11 12 13 14 15 16	11 12 13 14 15 16	12 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9.525 10 11 12 12.7 13 14 15 16 17 18 19	10 11 12 12.7 13 14 15 16 17 18 19	11 12 12.7 13 14 15 16 17 18 19	12 12.7 13 14 15 16 17 18 19	12.7 13 14 15 16 17 18 19	13 14 15 16 17 18 19	14 15 16 17 18 19	15 16 17 18 19	16 17 18 19	17 18 19	18 19	19
	44	d	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	44	e	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	56	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	26	28	30
	56	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 26 28 30	13 14 15 16 17 18 19 20 22 24 25 26 28 30	14 15 16 17 18 19 20 22 24 25 26 28 30	15 16 17 18 19 20 22 24 25 26 28 30	16 17 18 19 20 22 24 25 26 28 30	17 18 19 20 22 24 25 26 28 30	18 19 20 22 24 25 26 28 30	19 20 22 24 25 26 28 30	20 22 24 25 26 28 30	22 24 25 26 28 30	24 25 26 28 30	25 26 28 30	26 28 30	28 30	30
	68	d	14	15	16	17	18	19	20	22	24	25	26	28	30	32	35
	68	e	14 15 16 17 18 19 20 22 24 25 26 28 30 32 35	15 16 17 18 19 20 22 24 25 26 28 30 32 35	16 17 18 19 20 22 24 25 26 28 30 32 35	17 18 19 20 22 24 25 26 28 30 32 35	18 19 20 22 24 25 26 28 30 32 35	19 20 22 24 25 26 28 30 32 35	20 22 24 25 26 28 30 32 35	22 24 25 26 28 30 32 35	24 25 26 28 30 32 35	25 26 28 30 32 35	26 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	82	d	17	18	19	20	22	24	25	26	28	30	32	35	38	40	42
	82	e	17 18 19 20 22 24 25 26 28 30 32 35 38 40 42	18 19 20 22 24 25 26 28 30 32 35 38 40 42	19 20 22 24 25 26 28 30 32 35 38 40 42	20 22 24 25 26 28 30 32 35 38 40 42	22 24 25 26 28 30 32 35 38 40 42	24 25 26 28 30 32 35 38 40 42	25 26 28 30 32 35 38 40 42	26 28 30 32 35 38 40 42	28 30 32 35 38 40 42	30 32 35 38 40 42	32 35 38 40 42	35 38 40 42	38 40 42	40 42	42

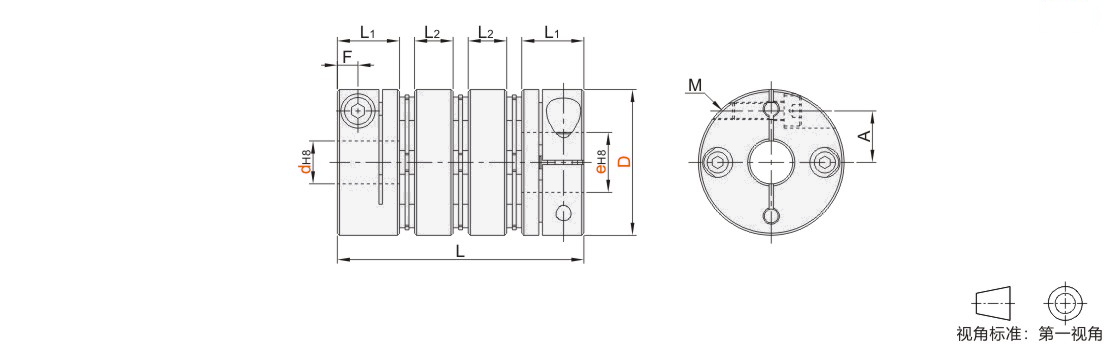

技术参数

型号		L	L1	L2	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-NVSUD	19	34	9	6	6	3	M2.5	1	1	2	10000	500	0.12	2	±0.2	18
	26	44.5	11.4	7	9	4	M3	1.5	1.5	3		1700	0.15		±0.33	45
	32	54	12.25	9.5	11	4	M3	1.5	2	4		2560	0.17		±0.36	80
	34	58	14.5	9	12	4.75	M4	3.2	3	6		3700	0.17		±0.4	97
	39	65.5	15	11.3	13	5			6	12		8000	0.22		±0.5	153
	44	65.5	15	10.8	16	5			9	18		9700	0.22		±0.6	189
	56	83	20	13.5	22	6.6	M5	7.2	25	50		23000	0.27		±0.8	413
	68	97	24	15.8	24.5	7.6	M6	12	60	120	9000	32000	0.31		±0.9	641
	82	128	30	22	29	9.3	M8	20	80	160	8000	65000	0.55		±0.9	1345

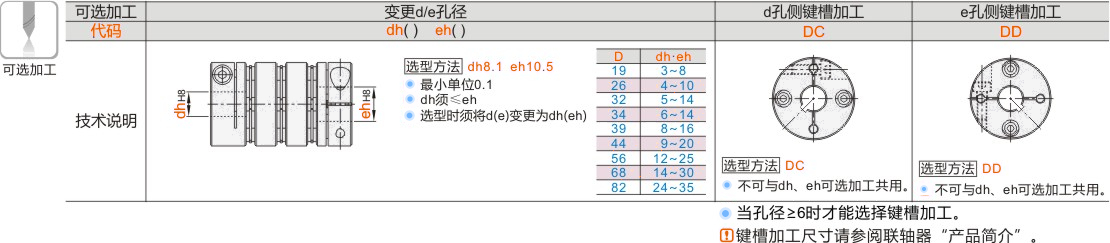

可选加工参数
