中间安装凹槽直径D(mm) *

简易型T型固定座

图片仅供参考

简易型T型固定座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面硬度	表面处理	类型
JT-UHASD	S45C	750HV~	镀硬铬	简易型

※ D=18、21、25的固定座无锥度为直形。

选型参数

选型表

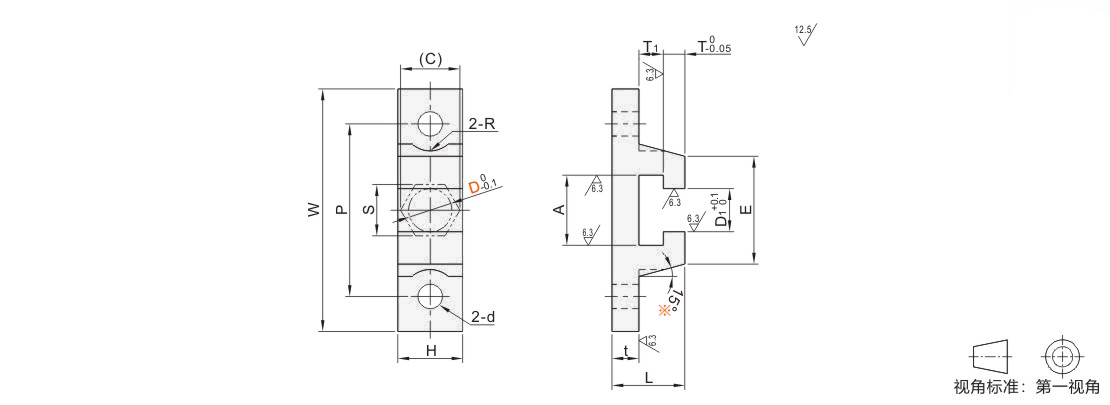

型号		S	(C)	D1	T	T1	W	H	P	R	d	L	t	A	E
代码	D	S	(C)	D1	T	T1	W	H	P	R	d	L	t	A	E
JT-UHASD	7	10	11.5	8	4	4.5	45	12	32	5	4.5	13.5	5	13	20
	8	12	13.9	9	4		48	14	34	5.5	5.5	14.5	6	15.4	22
	10	14	16.2	11	6		52	16.5	38	7	6.8	16.5	6	17.5	24
	13	17	19.6	14	8		63	20	46	8	9	20.5	8	21	30
	16	21	24.2	18	8		78	25	58	11	11	22.5	10	25.5	39
	18	23	26.6	20	12		90	26.5	66			28.5	12	28.5	50
	21	26	30	23	12		96	29	72			28.5	12	31.5	56
	25	30	34.6	27	15	5.5	104	32.5	80	13	13	35.5	15	35.2	64
