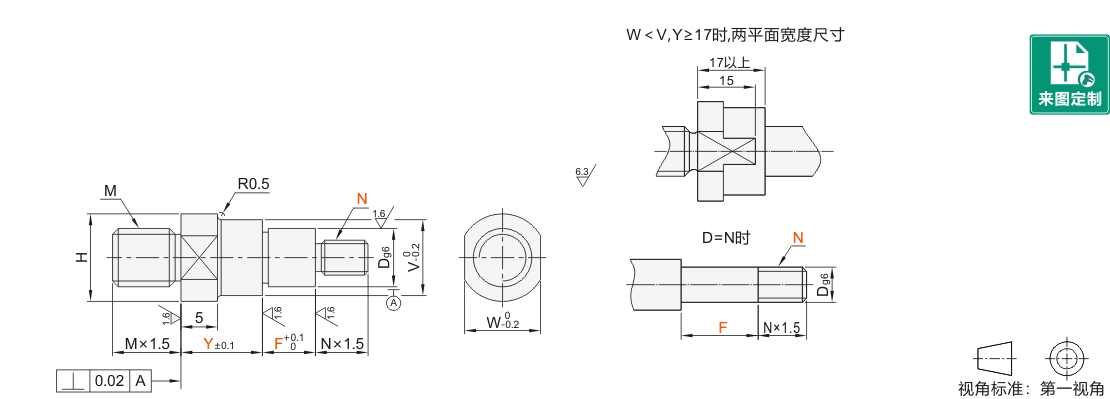

悬臂销外螺纹安装台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

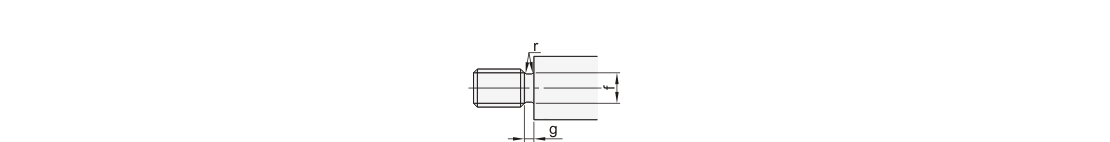

外螺纹退刀槽尺寸见表1。
工艺孔加工条件：总长度除以段长度＞3且M·N≥4；4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1		N	V	H	W	M
代码	规格	Dg6		Y	F	N	V	H	W	M
JT-GNESD JT-GNESU JT-GNESX	3	3	-0.002 -0.008	7~32	3~55	3	5	7	5	M3
	3A	3	-0.002 -0.008			3	9	11	9	M3
	4	4	-0.004 -0.012			3 4	6	8	6	M4
	4A	4				3 4	10	12	10	M4
	5	5				3 4 5	7	9	7	M5
	5A	5				3 4 5	11	13	11	M5
	6	6		7~65	5~110	4 5 6	8	10	8	M6
	6A	6				4 5 6	12	14	12	M6
	8	8	-0.005 -0.014			5 6 8	10	12	10	M8
	8A	8				5 6 8	14	16	14	M8
	10	10				6 8 10	13	15	13	M10
	10A	10				6 8 10	18	20	17	M10
	12	12	-0.006 -0.017		10~110	6 8 10 12	15	17	14	M12
	13	13				6 8 10 12	16	18	15
	15	15				10 12 (15) 16 20	18	20	17
	16	16					19	21	18
	17	17					20	22	19
	18	18					21	23	20
	20	20	-0.007 -0.020			10 12 (15) 16 20	24	24	24	M20
	20A	20					24	24		M16
	22	22					26	28		M20
	22A	22					26	28		M16
	25	25				10 12 (15) 16 20 24 (25)	29	31	27	M20
	25A	25				10 12 (15) 16 20 24 (25)	29	31	27	M16
	30	30				12 (15) 16 20 24 (25) 30	34	36	32	M20
	30A	30				12 (15) 16 20 24 (25) 30	34	36	32	M16

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

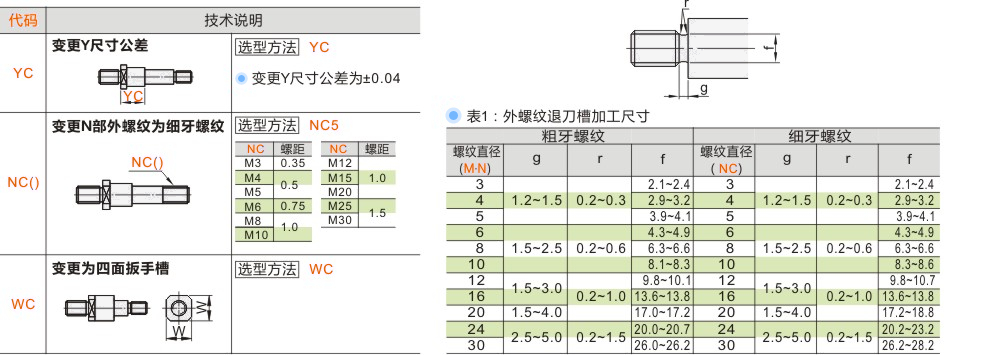

表1：外螺纹退刀槽加工尺寸

可选加工参数

暂未上传文档资料

悬臂销 外螺纹安装 台阶型
