轴承座凹球面公差

选型参数

规格 *

外球面轴承带悬吊式座

图片仅供参考

外球面轴承带悬吊式座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNXDU	HT200灰铸铁	GCr15	过渡配合 ● 经济型
JT-XNXDU	HT200灰铸铁	GCr15	过渡配合 ● 标准型
JT-YXNXDU	HT200灰铸铁	GCr15	间隙配合 ● 标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
JT-VXNXDU/JT-XNXDU：轴承座与轴承芯为过
渡配合，交货产品轴承芯略有倾斜为正常
现象，安装后锁紧螺栓会自动调正。
JT-YXNXDU：轴承座与轴承芯为间隙配合。
不承诺品牌。

选型参数

选型表

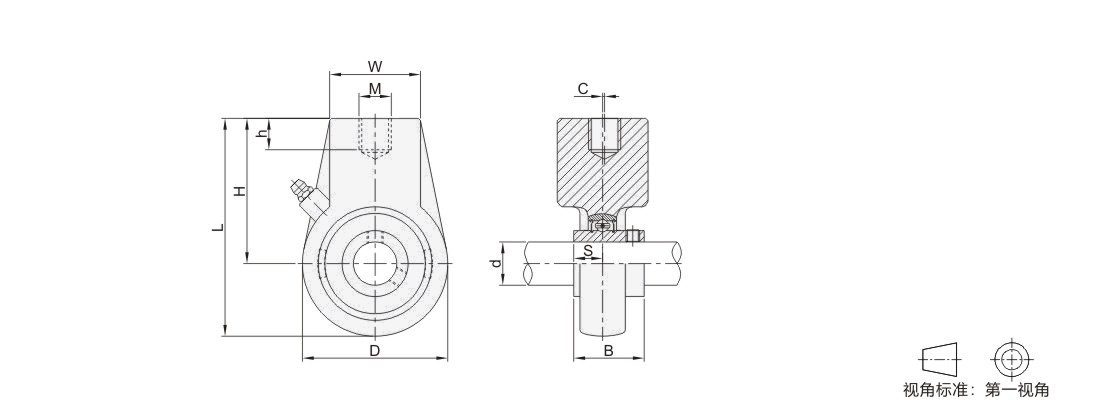

型号							国标型号				d			D			L			H			W			M		h			B			S			C			基本额定载荷(N)								重量
代码				规格			国标型号				d			D			L			H			W			M		h			B			S			C			动(Cr)				静(Cor)				(g)
经济型 JT-VXNXDU 标准型 JT-XNXDU				201			UCHA201				12			64			96			64			40			G¾		19			31			12.7			0			12800				6650				770
				202			UCHA202				15
				203			UCHA203				17
				204			UCHA204				20
				205			UCHA205				25			78			103														34			14.3						14000				7880				870
				206			UCHA206				30			78			103														38.1			15.9						19500				11200				830
				207			UCHA207				35			92			116			70											42.9			17.5						25700				15200				1200
				208			UCHA208				40			96			121			73											49.2			19			2			29600				18200				1300
				209			UCHA209				45			108			136			82			48			G1		21			49.2						5			31850				20800				1700
				210			UCHA210				50			118			142			83			48			G1		21			51.6						5			35100				23200				2100
				211			UCHA211				55			126			150			87			60			G1¼		25			55.6			22.2			7			43300				29200				2800
				212			UCHA212				60			142			173			102			60			G1¼		28			65.1			25.4			9			47750				32900				3900
				213			UCHA213				65			166			200			117			70			G1½		32			65.1			25.4			9.5			57200				40000				5800
				214			UCHA214				70																				74.6			30.2						60800				45000				5900
				215			UCHA215				75																				77.8			33.3						66100				49400				5600
JT-YXNXDU				201			UCHA201				12			64			96			64			40			G¾		19			31			12.7			0			12800				6650				690
				202			UCHA202				15																																					670
				203			UCHA203				17																																					660
				204			UCHA204				20																																					640
				205			UCHA205				25			78			103														34			14.3						14000				7880				810
				206			UCHA206				30			78			103														38.1			15.9						19500				11200				790
				207			UCHA207				35			92			116			70											42.9			17.5						25700				15200				1160
				208			UCHA208				40			96			121			73											49.2			19			2			29600				18200				1260
				209			UCHA209				45			108			136			82			48			G1		21			49.2						5			31850				20800				1740
				210			UCHA210				50			115			140.5			83			48			G1		21			51.6						5			35100				23200				1890
