R型锥角定位销
图片仅供参考
收藏 分享

R型锥角定位销

产品属性： 安装侧端面形状 外螺纹型 导入侧端面形状 无 导入头部形状 锥角R形 肩部 无肩型 种类筛选 夹具用定位销
产品型号： 请点击左侧选项进行选型
代码形状材质硬度表面处理类型
JT-ROFSD圆型SCM435淬火硬度33～38HRC—无肩型 ● 螺帽固定型
JT-ROFDD圆型SCM435淬火硬度33～38HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm无肩型 ● 螺帽固定型
JT-ROFDQ圆型SCM420渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理—无肩型 ● 螺帽固定型
JT-ROFDL圆型SUS304——无肩型 ● 螺帽固定型
JT-ROFDM圆型SUS440C淬火硬度48~53HRC—无肩型 ● 螺帽固定型
JT-ROFUD多棱型SCM435淬火硬度33～38HRC无肩型 ● 螺帽固定型
JT-ROFQD多棱型SCM435淬火硬度33～38HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm无肩型 ● 螺帽固定型
JT-ROFQQ多棱型SCM420渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理—无肩型 ● 螺帽固定型
JT-ROFQL多棱型SUS304——无肩型 ● 螺帽固定型
JT-ROFQM多棱型SUS440C淬火硬度48~53HRC—无肩型 ● 螺帽固定型

工艺孔加工条件：D·P·B≥4且R≥3；总长度＞3L或总长度＞3B。(工艺孔详细尺寸见产品简介)

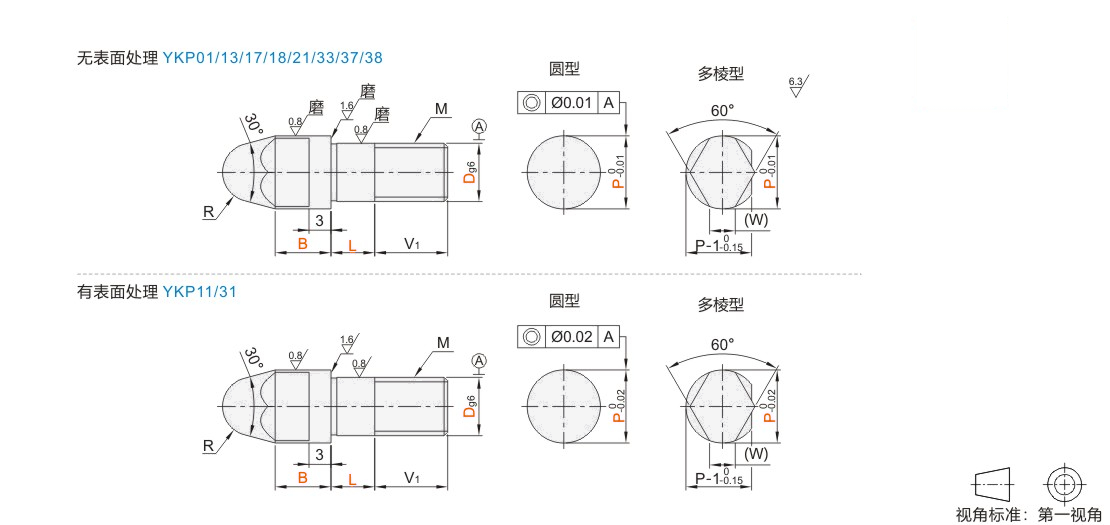

选型参数

选型表

型号最小单位0.1最小单位1V1RMW
代码Dg6PBL
JT-ROFSD
JT-ROFDD
JT-ROFDQ
JT-ROFDL
JT-ROFDM
JT-ROFUD
JT-ROFQD
JT-ROFQQ
JT-ROFQL
JT-ROFQM		3-0.002
-0.008		4.0~6.02.0~16.05~1252M31.5
4-0.004
-0.012		5.0~8.02.0~20.06M42
56.0~10.02.0~24.03M5
68.0~12.02.0~24.0M63
8-0.005
-0.014		10.0~16.02.0~26.0104M83.5
1012.0~20.03.0~35.08~1712M104
12-0.006
-0.017		14.0~25.03.0~35.010~20156M126
1618.0~32.05.0~35.012~22188M168
20-0.007
-0.020		22.0~35.05.0~35.015~2222M209

多棱型不适用于B5以下规格。

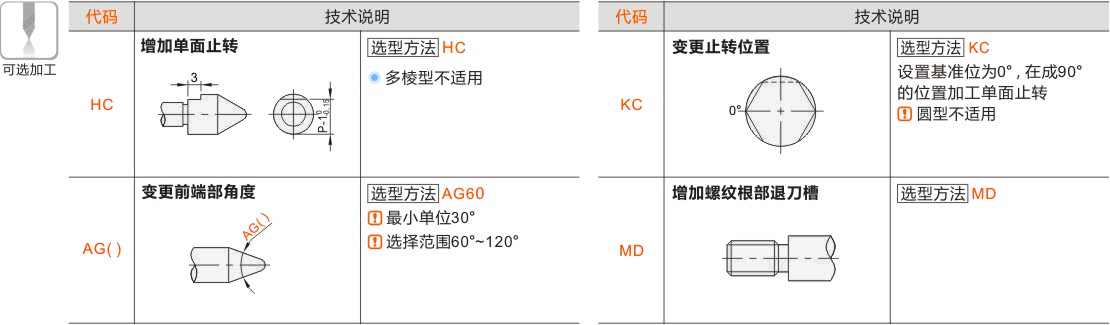

可选加工参数
产品名称
暂未上传文档资料
