圆柱头止动螺钉 直杆型 尾部内六角孔
图片仅供参考
收藏 分享

圆柱头止动螺钉 直杆型 尾部内六角孔

产品属性： 类型 标准型 品名 圆柱头挡块止动螺钉 外形特征 直杆型 螺纹种类 粗牙 分类 内六角螺钉 螺纹结构 全牙 挡块形状 小平头 尾部形状 内六角孔 挡块硬度 肖氏A70
产品型号： 请点击左侧选项进行选型
代码
螺纹
主体
/ 材质		主体
/ 表面处理		挡块
/ 材质		挡块
/ 颜色		挡块
/ 硬度		类型
JT-YNBSD粗牙SCM435发黑聚氨酯黑色肖氏A70直杆型 ● 平头圆柱
小挡块
JT-YNBSX粗牙SCM435发黑聚甲醛白色—直杆型 ● 平头圆柱
小挡块
JT-YNBDD粗牙SCM435发黑易切削黄铜(C3604BD)——直杆型 ● 平头圆柱
小挡块
JT-YNBUD粗牙SUS304
相当		—聚氨酯黑色肖氏A70直杆型 ● 平头圆柱
小挡块
JT-YNBUX粗牙SUS304
相当		—聚甲醛白色—直杆型 ● 平头圆柱
小挡块
JT-YNBQD粗牙SUS304
相当		—易切削黄铜(C3604BD)——直杆型 ● 平头圆柱
小挡块

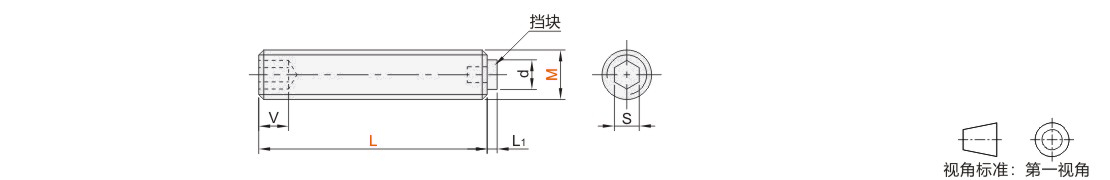

选型参数

选型表

型号
L
L1
d
S
V
代码M
(SCM435)
JT-YNBSD
JT-YNBSX
JT-YNBDD
(SUS304相当)
JT-YNBUD
JT-YNBUX
JT-YNBQD		3 5 6 8 10 12 16 200.51.51.52
4 6 8 10 12 16 201222.5
5 8 10 12 16 20 25132.53
6 8 10 12 16 20 25 30 35* 40 501433.5
8 10 12 16 20 25 30 35* 40 50 (60)2645
10 12 16 20 25 30 35* 40 50 (60) (80)2856
12 16 20 25 30 40 50 (60) (80) (100)21068

带*尺寸仅适用于JT-YNBSD。            ( )内L尺寸仅适用于JT-YNBSX/JT-YNBDD。
