标准直齿轮模数4.0

图片仅供参考

标准直齿轮模数4.0

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	齿面硬度	表面处理	类型
JT-KZVSQ	S45C	40~55HRC	发黑	圆孔型
JT-KZVFQ	S45C	40~55HRC	发黑	键槽孔型

选型参数

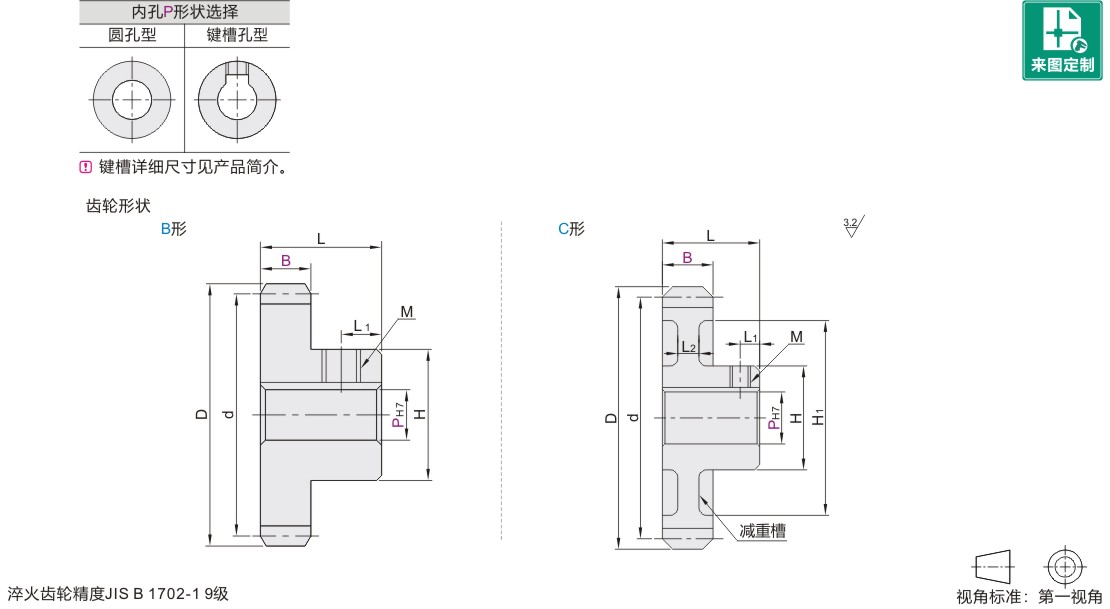

型号		齿数	B	齿轮形状	内孔直径PH7 最小单位1		d	D	H	H1	L	L1	L2	M
代码	模数	齿数	B	齿轮形状	圆孔型	键槽孔型	d	D	H	H1	L	L1	L2	M
圆孔型 JT-KZVSQ 键槽孔型 JT-KZVFQ	4.0	17	39	B形	20~25	20N	68	76	53		59	10		M4
		18			20~30	20N~25N	72	80	55
		19			20~35	20N~31N	76	84	60
		20			20~40	20N~37N	80	88	65
		21			20~42	20N~38N	84	92	69
		22			20~45	20N~42N	88	96	73
		23			20~45	20N~42N	92	100	77
		24			20~48	20N~45N	96	104	80
		25			20~50	20N~47N	100	108	84
		26			20~52	20N~48N	104	112	87					M5
		27			20~54	20N~50N	108	116	90
		28			20~56	20N~50N	112	120	95
		29			20~56	20N~50N	116	124	95
		30			20~60	20N~50N	120	128	100
		32			22~60	22N~50N	128	136			55	8
		34					136	144
		35					140	148
		36					144	152
		38					152	160
		40			25~60	25N~50N	160	168
		42					168	176
		44					176	184
		45					180	188
		46					184	192
		48		C形			192	200		150			16
		50			30~60	25N~50N	200	208		158				M6
		52					208	216		165
		54					216	224		175
		55					220	228		178
		56					224	232		182
		58			30~66	30N~50N	232	240	110	190
		60					240	248		198
		62					248	256		210
		64					256	264		214
		65					260	268		218
		66			30~75	30N~65N	264	272	120	220
		68					272	280		225
		70					280	288		248
		80					320	328		288

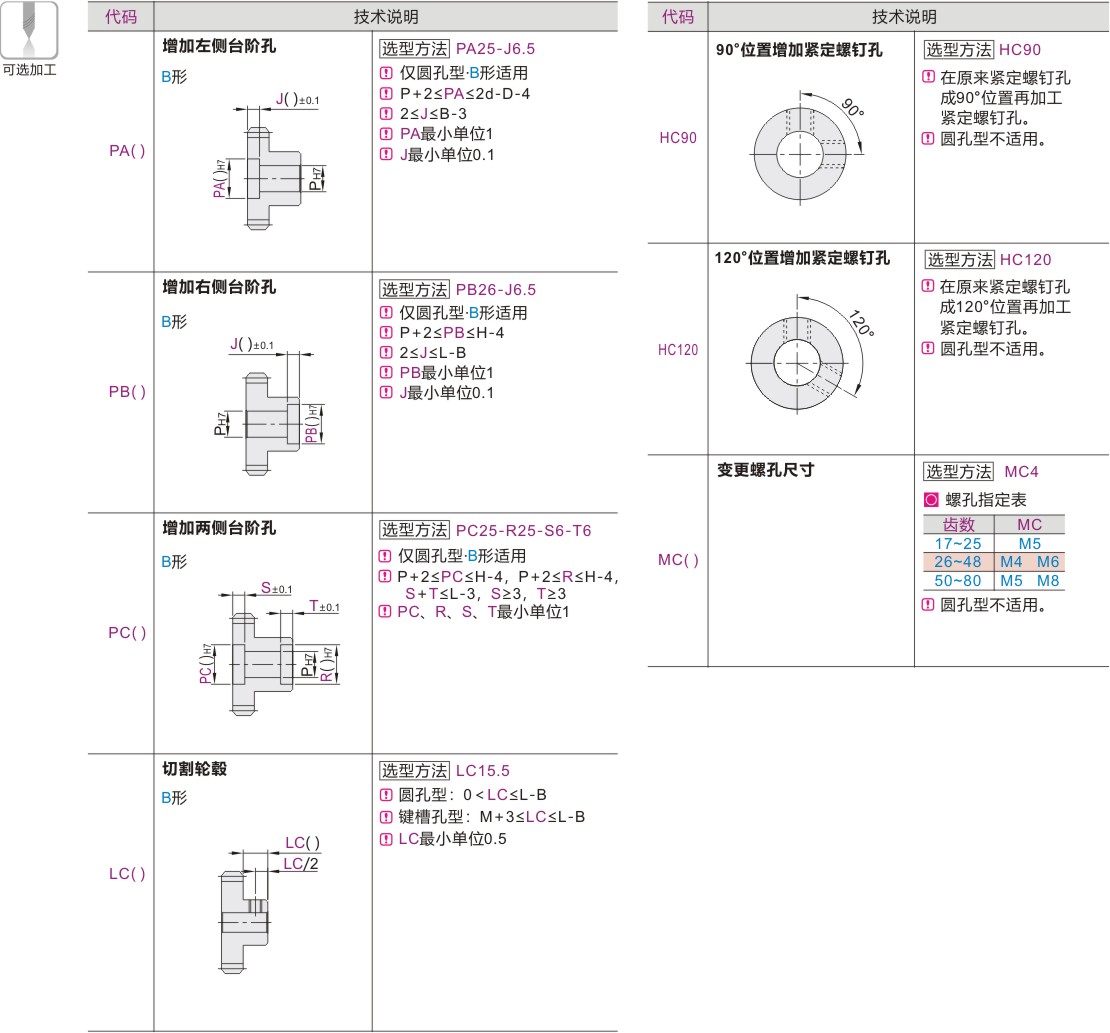

可选加工参数
