快插接头内螺纹弯头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

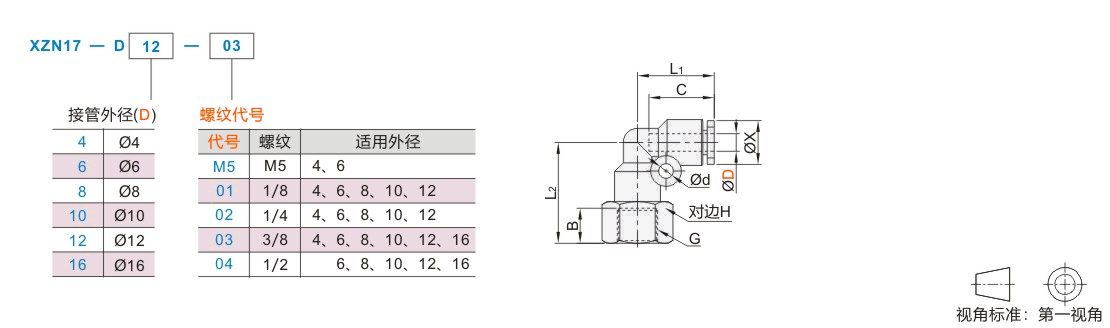

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	B	C	d	G	H	L1	L2	X	节流孔径	重量(g)
JT-TWZDL	4	M5	5.5	14.9	2.3	M5	10	17.5	18.5	10	2.5	8.4
JT-TWZDL	4	M6	6.5	14.9	2.3	M6	10	17.5	20	10	2.5	9.4
JT-TWZDL	4	01	8	14.9	2.3	G1/8	14	17.5	23	10	2.5	14.1
JT-TWZDL	4	02	11	14.9	2.3	G1/4	17	17.5	26	10	2.5	JT-VMPDOCSUZMPNZFZ.2
JT-TWZDL	4	03	12	14.9	2.3	G3/8	21	17.5	27.5	10	2.5	31.6
JT-TWZDL	6	M5	5.5	JT-VMPDOCSUZMPNZFZ.5	3.3	M5	12	18.8	19.7	12	4.5	12
JT-TWZDL	6	M6	6.5	JT-VMPDOCSUZMPNZFZ.5	3.3	M6	12	18.8	19.7	12	4.5	11.7
JT-TWZDL	6	01	8	JT-VMPDOCSUZMPNZFZ.5	3.3	G1/8	14	18.8	24.4	12	4.5	16.5
JT-TWZDL	6	02	11	JT-VMPDOCSUZMPNZFZ.5	3.3	G1/4	17	18.8	27.4	12	4.5	22.1
JT-TWZDL	6	03	12	JT-VMPDOCSUZMPNZFZ.5	3.3	G3/8	21	18.8	28.7	12	4.5	31.9
JT-TWZDL	6	04	14	JT-VMPDOCSUZMPNZFZ.5	3.3	G1/2	24	18.8	30.9	12	4.5	38.2
JT-TWZDL	8	01	8	17.8	3.3	G1/8	14	22.5	27.3	14	6	19.3
JT-TWZDL	8	02	11	17.8	3.3	G1/4	17	22.5	30.3	14	6	25.3
JT-TWZDL	8	03	12	17.8	3.3	G3/8	21	22.5	32	14	6	35.4
JT-TWZDL	8	04	14	17.8	3.3	G1/2	24	22.5	34.3	14	6	41.9
JT-TWZDL	10	01	8	20.6	4.3	G1/8	17	27.3	27.3	17	8	27.5
JT-TWZDL	10	02	11	20.6	4.3	G1/4	17	27.3	34.3	17	8.5	33.2
JT-TWZDL	10	03	12	20.6	4.3	G3/8	21	27.3	36.3	17	8	34.8
JT-TWZDL	10	04	14	20.6	4.3	G1/2	24	27.3	38.8	17	8	51.2
JT-TWZDL	12	01	8	23	4.3	G1/8	21	29.4	33	20	8	56.5
JT-TWZDL	12	02	11	23	4.3	G1/4	21	29.4	37	20	10	58.7
JT-TWZDL	12	03	12	23	4.3	G3/8	21	29.4	38	20	10	51
JT-TWZDL	12	04	14	23	4.3	G1/2	24	29.4	40.5	20	10	57.9
JT-TWZDL	16	03	12	24	4.3	G3/8	24	32.5	40.5	23.5	14	73.1
JT-TWZDL	16	04	14	24	4.3	G1/2	24	32.5	43	23.5	14	66.7

暂未上传文档资料
