平板型拉杆式气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	动作形式	类型
JT-USZOG	双作用	拉杆式 ● 单杆型

选型参数

选型表

型号		缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	活塞杆端	使用流体	环境温度 (℃)	使用压力范围(Mpa)	耐压试验压力(Mpa)	允许回转力矩 (有效值)(N.m)	杆不回转精度	缓冲
代码	安装方式	缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	活塞杆端	使用流体	环境温度 (℃)	使用压力范围(Mpa)	耐压试验压力(Mpa)	允许回转力矩 (有效值)(N.m)	杆不回转精度	缓冲
JT-USZOG	B (基本型)	25	5 10 15 20 25 30 35 40 45 50 75 100 125 150 175 200 250 300	Y(有) N(无)	无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	无指定 (内螺纹) M(外螺纹)	空气	-10~60	0.05~0.7	1.05	0.25	±1°	垫缓冲
		32										0.25	±0.8°
		40										0.55	±0.5°
		50										1.25
		63										2

选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长；选择无磁性开关时，无需选择磁性开关线长。

理论输出力表（N）

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(MPa)
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
25	12	伸出	491	98	147	196	246	295	344
25	12	缩回	378	76	113	151	189	227	265
32	14	伸出	804	161	241	322	402	482	563
32	14	缩回	650	130	195	260	325	390	455
40	16	伸出	1257	251	377	503	629	754	880
40	16	缩回	1056	211	317	422	528	634	739
50	20	伸出	1963	393	589	785	982	1178	1374
50	20	缩回	1649	330	495	660	824	989	1154
63	20	伸出	3117	623	935	1247	1559	1870	2182
63	20	缩回	2803	561	841	1121	1402	1682	1962

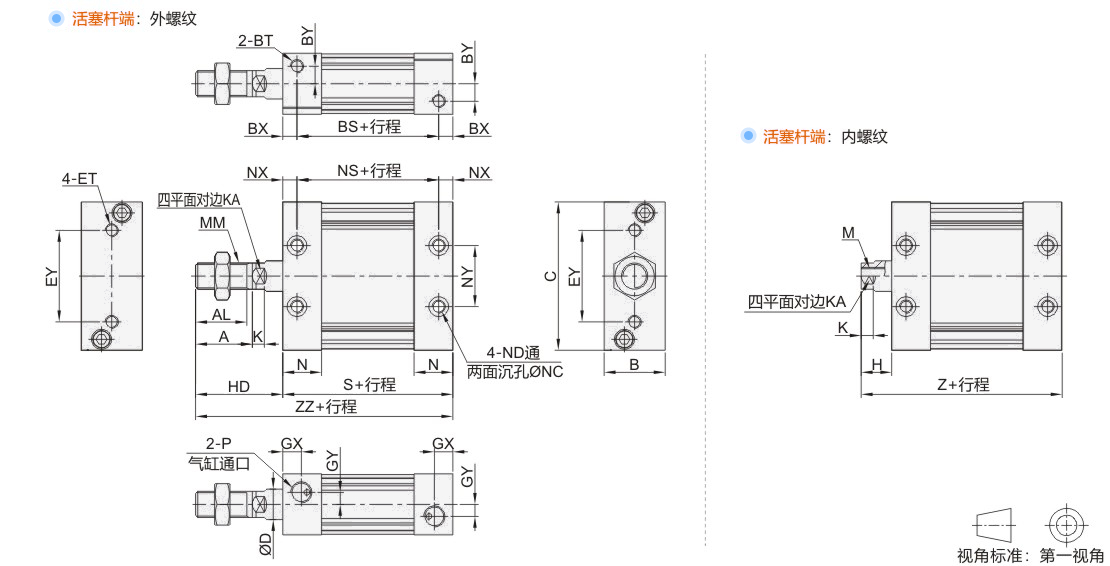

气缸重量表（Kg）

缸径	25	32	40	50	63
基准重量	0.17	0.27	0.39	0.75	1.16
每50行程增加的重量※	0.09	0.14	0.19	0.28	0.38

※ 基准重量行程为0；
计算公式：基准重量+增加量×行程/50
计算案例:JT-USZOG—B32-100—N—M
0.27+0.14×100/50=0.55
JT-USZOG-B-32—25-N—M
0.27+0.14×25/50=0.34
