还有0项未选择重置

选择代码

代码参数

带体厚度

输送面颜色

选型参数

宽度W(mm) *

150~500/1

内周长L(m) *

1~20/0.001

挡条代号 *

挡条距边S(mm) *

0~20/0.001

挡条数量N(PCS) *

1~500/1

裙边代号 *

图片仅供参考

PU平皮带（带挡条和裙边）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	输送面 / 材质	输送面 / 纹理	输送面 / 颜色	滚轮面 / 材质	滚轮面 / 纹理	总厚	重量 (Kg/m²)	使用温度 (℃)	类型
JT-VGBOD	PU	光面	绿色	聚酯织物	布纹	1.4	1.5	-15~80	带挡条和裙边 ● 高品质 ● 中载型
JT-VGBOU	PU	光面	白色	聚酯织物	布纹	1.4	1.5	-15~80	带挡条和裙边 ● 高品质 ● 中载型
JT-VGBOQ	PU	哑光面	绿色	聚酯织物	布纹	1.4	1.5	-15~80	带挡条和裙边 ● 经济型 ● 中载型
JT-VGBOF	PU	哑光面	白色	聚酯织物	布纹	1.5	1.6	-15~80	带挡条和裙边 ● 经济型 ● 中载型

选型参数

选型表

N≤(L×1000)/40，去除小数取整：如N=(1.18×1000)/40=29.5，则N取值29；L为皮带周长；

请指定可被附件间安装间距整除的皮带周长，无法整除时，挡条均匀的热熔在皮带表面；

挡条间距公差±5mm；

挡条热熔加工在皮带表面，有轻微溢胶现象，属于正常；

因材料原因，挡条、裙边与皮带存在色差，属于正常；

其它位置加挡条，可来图定制或联系我司工程师。

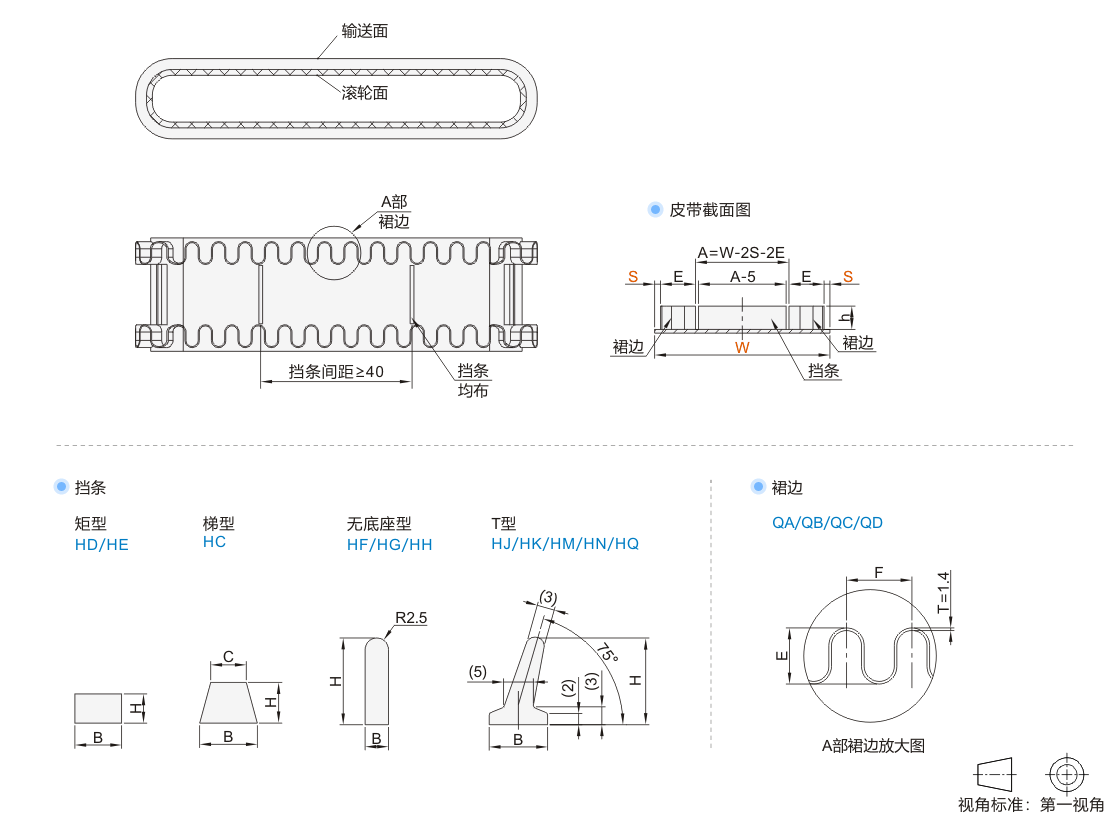

裙边参数

代号	E	F	h	材质	最小滑轮直径(mm)
QA	30	35	20	PU	80
QB			30
QC			40
QD			50

挡条参数

代号	挡条类型	B	C	H	材质	重量约（g/m）
HD	矩型	4	—	2	PU	10
HE	矩型	5	—	5		35
HC	梯型	5	3	3		20
HF	无底座型	5	—	10		70
HG				20		140
HH				30		210
HJ	T型	10	—	15		90
HK				20		120
HM				25		145
HN				30		170
HQ		12		40		220
