规格 *

隐藏式双排锥孔铰链

图片仅供参考

隐藏式双排锥孔铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	适用门	材质 / 主体	材质 / 连接管	表面处理	类型
JT-QAZXX	双排锥孔型	内装门	ZDC	SUS201	拉丝镀铬	条型 ● 固定型

选型参数

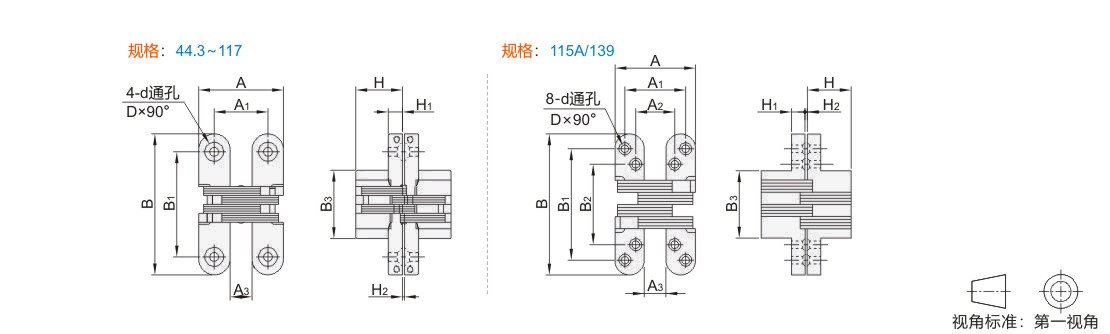

选型表

型号						A			B			A1			A2			A3		B1			B2		B3		H			H1		H2			D		d		适合门厚 (mm)				负载 (kg)			参考重量 (Kg/pcs)
代码			规格			A			B			A1			A2			A3		B1			B2		B3		H			H1		H2			D		d		适合门厚 (mm)				负载 (kg)			参考重量 (Kg/pcs)
JT-QAZXX			44.3			35			44.3			22			—			9		31			—		18.3		19			5		0.8			9.3		4.5		≥15				≤5			0.05
			61			33.7			61			21.1						8.5		46.5					31		17.7			6.3		0.8			7.8		4.5		≥20				≤10			0.1
			70			41.8			70			26.5						11		51.5					34		23			7		1			7.8		4.3		≥25				≤15			0.2
			94A			49			94			31.5						13.5		73.6					51		27			9.3		1			10.6		5.9		≥30				≤35			0.3
			117			66.6			117			42.3						18		92.7					64		36			11.3		1.23			11.3		6.5		≥35				≤40			0.7
			115A			79			115			42.2			35.2			23		87.8			81.3		61		41			9		1.2			9.8		5.9		≥45				≤45			0.8
			139			96.2			139			80.2			45			29		113			104		75		50			11		1.3			11		6.3		≥50				≤50			1.38

容许负载为使用2个时的数值。

44.3~94A规格为适配M4自攻螺钉；117~139规格为适配M5自攻螺钉。
