快插式45°弯头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

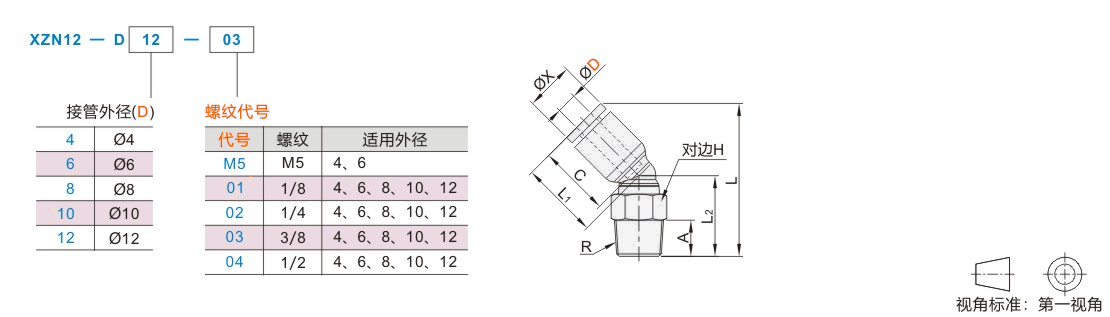

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	C	H	L	L1	L2	R	X	节流孔径	重量(g)
JT-TWZDU	4	M5	4	14.9	10	35.2	16.2	20.2	M5	10	2.5	7.8
JT-TWZDU	4	01	7.5	14.9	10	37.7	16.2	22.7	R1/8	10	2.5	8.7
JT-TWZDU	4	02	9.5	14.9	14	40.7	16.2	25.4	R1/4	10	2.5	JT-VMPDOCSUZMPNZFZ.1
JT-TWZDU	6	M5	4	JT-VMPDOCSUZMPNZFZ.5	12	38.5	17.5	21.9	M5	12	2.5	11.0
JT-TWZDU	6	01	7.5	JT-VMPDOCSUZMPNZFZ.5	12	41	17.5	24.4	R1/8	12	4.5	12.5
JT-TWZDU	6	02	9.5	JT-VMPDOCSUZMPNZFZ.5	14	43.5	17.5	26.9	R1/4	12	4.5	16.9
JT-TWZDU	6	03	10.5	JT-VMPDOCSUZMPNZFZ.5	17	45	17.5	28.4	R3/8	12	4.5	22.6
JT-TWZDU	6	04	13.5	JT-VMPDOCSUZMPNZFZ.5	21	48.5	17.5	31.9	R1/2	12	4.5	37.2
JT-TWZDU	8	01	7.5	18.3	14	47.1	20.6	27.6	R1/8	14	6	16.5
JT-TWZDU	8	02	9.5	18.3	14	49.1	20.6	29.6	R1/4	14	6	18.1
JT-TWZDU	8	03	10.5	18.3	17	50.6	20.6	31.1	R3/8	14	6	24.6
JT-TWZDU	8	04	13.5	18.3	21	54.1	20.6	34.6	R1/2	14	6	39.4
JT-TWZDU	10	01	7.5	20.5	17	52.6	23.2	30.2	R1/8	17	6.5	27.1
JT-TWZDU	10	02	9.5	20.5	17	54.6	23.2	32.2	R1/4	17	8.5	29.5
JT-TWZDU	10	03	10.5	20.5	17	55.6	23.2	33.2	R3/8	17	8.5	28.2
JT-TWZDU	10	04	13.5	20.5	21	59.1	23.2	36.7	R1/2	17	8.5	45.5
JT-TWZDU	12	01	7.5	22.9	21	58.7	26.1	33.2	R1/8	20	6.5	41.1
JT-TWZDU	12	02	9.5	22.9	21	60.7	26.1	35.2	R1/4	20	8.5	44.6
JT-TWZDU	12	03	10.5	22.9	21	61.7	26.1	36.2	R3/8	20	10	43.6
JT-TWZDU	12	04	13.5	22.9	21	64.7	26.1	39.2	R1/2	20	10	47.5

暂未上传文档资料
