扁平带槽钣金吸盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	吸盘材质	类型
JT-UVBOD	丁腈橡胶(NBR)	扁平带槽

特点
吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
用于搬运金属薄板，具有良好水平和横向抓取力；
适用于不同形状、尺寸的工件。

选型参数

选型表

型号		螺纹	吸力 ( N)	侧向力 ( N)	油性表面侧向力(N)	内部体积 (cm3)
代码	规格	螺纹	吸力 ( N)	侧向力 ( N)	油性表面侧向力(N)	内部体积 (cm3)
JT-UVBOD	30	FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	38	30	28	1.7
	40	FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	69	52	50	3.8
	50	FG02(内接螺纹G1/4) FG03(内接螺纹G3/8) MG02(外接螺纹G1/4)	100	80	76	7
	60		150	105	85	13
	80		272	205	180	36
	100		430	310	300	58
	125		660	475	400	115

上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。

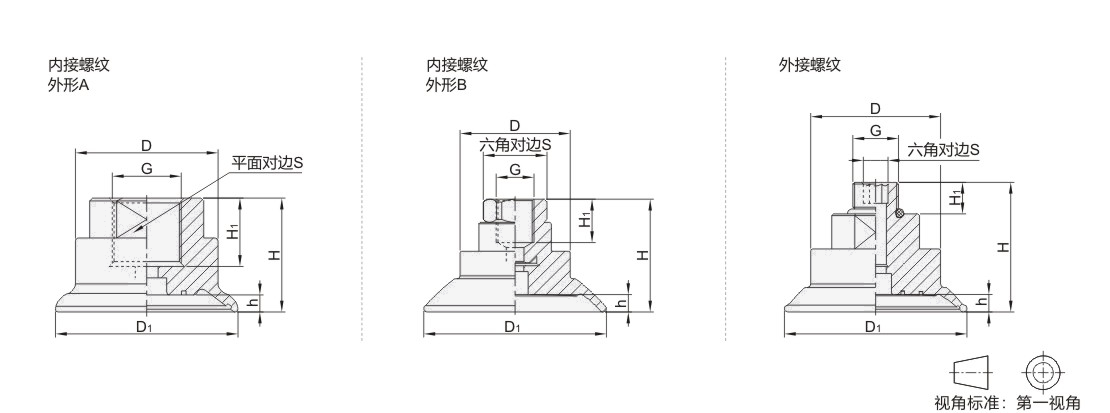

尺寸表

规格	螺纹	D	H	H1	G	D1	S	h	连接方式	外形	重量(g)
30	FG02	25.3	20.1	12	G1/4	32	17	3	内接螺纹	A	11.31
30	MG02	25.3	30.1	8		32	6	3	外接螺纹	—	15.99
40	FG02	25.4	21.7	12		42	17	3.9	内接螺纹	A	13.29
40	MG02	25.4	31.7	8		42	6	3.9	外接螺纹	—	17.97
50	FG02	37	36	15		52.5	20	4.6	内接螺纹	B	46.92
	FG03		28	15	G3/8		22		内接螺纹	A	30.9
	MG02		38	10	G1/4		6		外接螺纹	—	39.1
60	FG02	38	39	15	G1/4	63	20	6	内接螺纹	B	53.76
	FG03		31	15	G3/8		22		内接螺纹	A	37.74
	MG02		41	10	G1/4		6		外接螺纹	—	45.94
80	FG02	40	43	15	G1/4	83	20	7.6	内接螺纹	B	70.01
	FG03		35	15	G3/8		22		内接螺纹	A	53.99
	MG02		45	10	G1/4		6		外接螺纹	—	62.19
100	FG02		44	15	G1/4	103	20	9.5	内接螺纹	B	82.26
	FG03		36	15	G3/8		22		内接螺纹	A	66.24
	MG02		46	10	G1/4		6		外接螺纹	—	74.44
125	FG02	50.8	51	15	G1/4	128	20	12.5	内接螺纹	B	141.01
	FG03		43	15	G3/8		22		内接螺纹	A	124.99
	MG02		53	10	G1/4		6		外接螺纹	—	133.19
