快插接头直通式内螺纹

图片仅供参考

快插接头直通式内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

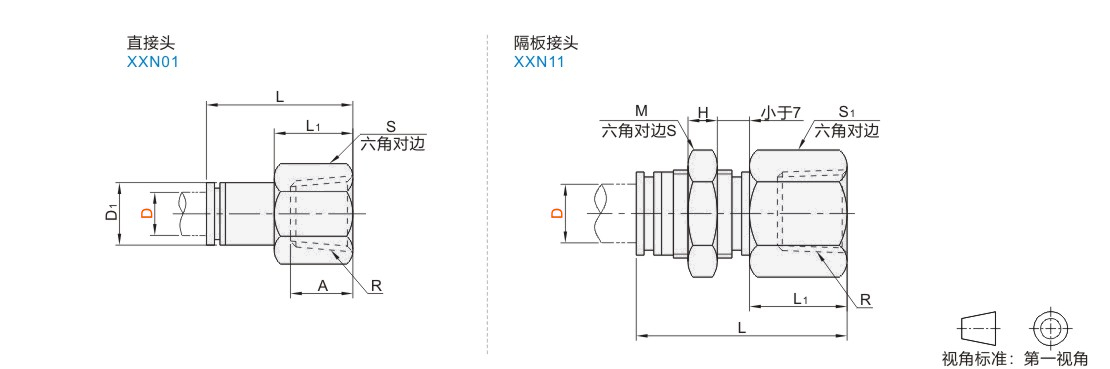

代码	材质 / 主体	材质 / 脱离环部	类型
JT-TTZSD	黄铜	PBT	内螺纹 ● 直接头
JT-TTZDD	黄铜	PBT	内螺纹 ● 隔板接头

选型参数

直接头

型号		公称型号	颜色	R	A	L	L1	D1	S
代码	D	公称型号	颜色	R	A	L	L1	D1	S
JT-TTZSD	4	M5	A(白色) B(黑色)	M5×0.8	5.5	18.6	7.3	8.2	8
		1		Rc1/8	9.2	26.2	11.1	9.9	14
		2		Rc/4	12	30	14		17
	6	M5		M5×0.8	5.5	19.4	7.5		12
		1		Rc1/8	9.2	27.2	10.8	11.9	14
		2		Rc1/4	11.3	31.2	13.5		17
		3		Rc3/8	14	35.6	JT-VMPDOCSUZMPNZFZ.2		19
	8	1		Rc1/8	9.2	30.1	12.1	13.9	14
		2		Rc1/4	11.5	31.3	13.3		17
		3		Rc3/8	13	33.8	14		19
	10	1		Rc1/8	9.2	32	13	16.9	17
		2		Rc1/4	11.4	33.2	13		17
		3		Rc3/8	13	35.6	16.8		19
		4		Rc1/2	14.5	39.2	18.7		24
	12	2		Rc1/4	11.3	34.8	14.1	18.9	19
		3		Rc3/8	12.9	36.7	16.1		19
		4		Rc1/2	14.5	41.6	18.1		24
	16	2*		Rc1/4	11.5	37	JT-VMPDOCSUZMPNZFZ	25.7
		3		Rc3/8	11.2	39.1	JT-VMPDOCSUZMPNZFZ.1	25.5
		4		Rc1/2	JT-VMPDOCSUZMPNZFZ.4	43.7	18.9	25.5

带*的规格仅适用颜色B(黑色)。

隔板接头

型号		公称型号	颜色	R	S1	L1	L	M	H	S
代码	D	公称型号	颜色	R	S1	L1	L	M	H	S
JT-TTZDD	4	M5	A(白色) B(黑色)	M5×0.8	14	8.8	24.4	M12×1	3.5	14
		1		Rc1/8	14	10	26
		2		Rc1/4	17	13	28.5
	6	1		Rc1/8		10.7	28.6	M14×1		17
		2		Rc1/4		14.8	31.5
		3		Rc3/8	19	16.2	35
	8	1		Rc1/8	17	7.5	29.8	M16×1		19
		2		Rc1/4	17	13	33
		3		Rc3/8	19	JT-VMPDOCSUZMPNZFZ.9	36.2
	10	2		Rc1/4	22	12.4	34.6	M20×1	4.5	24
	10	3 3		Rc3/8	22	12.6	34.9	M20×1		24
	12	3 3		Rc3/8	24	13.3	36.9	M22×1		27
	12	4		Rc1/2	24	18	41.5	M22×1		27
	16	3		Rc3/8	30	14	41	M28×1.5	5	32
	16	4		Rc1/2	32	18	44.8	M28×1.5	5	32
