规格 *

六角台阶部高度Y(mm) *

5~80/1

传动配合部长度F(mm) *

5~160/1

螺纹部光杆长度G(mm) *

5~22/1

螺纹长度E(mm) *

6~25/1

内螺纹规格N(mm) *

图片仅供参考

悬臂销螺钉固定型台阶型内外螺纹可选

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

表1

工艺孔加工条件：总长度除以D段长度>3且D·P≥4。（工艺孔详细尺寸见产品简介）

选型参数

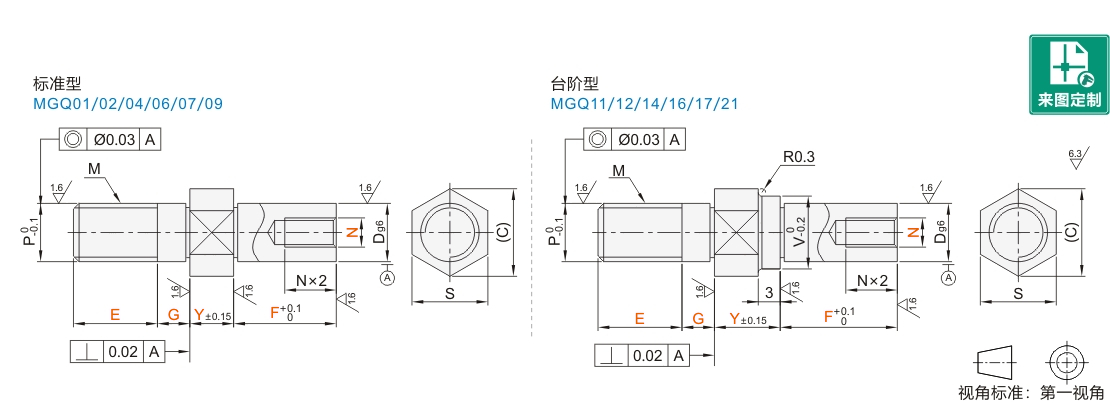

标准型・螺纹长度固定型

型号		Dg6		最小单位1			N	E	P	M	S	C
代码	规格	Dg6		Y	F	G	N	E	P	M	S	C
JT-GSESD JT-GSESU JT-GSESF	6	6	-0.004 -0.012	5~65	5~110	5~12	3	9	6	M6	10	11.5
	8	8	-0.005 -0.014				4	12	8	M8	12	13.9
	10	10	-0.005 -0.014				4 5 6	15	10	M10	14	16.2
	12	12	-0.006 -0.017		5~160	5~17	5 6 8	18	12	M12	17	19.6
	13	13					5 6 8				17	19.6
	15	15					6 8 10				19	21.9
	16	16									19	21.9
	17	17		5~80		5~22					22	25.4
	18	18		5~80		5~22					24	27.7

标准型・螺纹长度指定型

型号		Dg6		最小单位1				N	P	M	S	C
代码	规格	Dg6		Y	F	G	E	N	P	M	S	C
JT-GSESX JT-GSESL JT-GSESG	6	6	-0.004 -0.012	5~65	5~110	5~12	6~15	3	6	M6	10	11.5
	8	8	-0.005 -0.014				8~18	4	8	M8	12	13.9
	10	10	-0.005 -0.014				10~22	4 5 6	10	M10	14	16.2
	12	12	-0.006 -0.017		5~160	5~17	12~25	5 6 8	12	M12	17	19.6
	13	13						5 6 8			17	19.6
	15	15						6 8 10			19	21.9
	16	16									19	21.9
	17	17		5~80		5~22					22	25.4
	18	18		5~80		5~22					24	27.7

台阶型・螺纹长度固定型

型号		Dg6		最小单位1			N	E	P	M	V	S	C
代码	规格	Dg6		Y	F	G	N	E	P	M	V	S	C
JT-GSEDD JT-GSEDU JT-GSEDF	6	6	-0.004 -0.012	5~65	5~110	5~12	3	9	6	M6	8	10	11.5
	8	8	-0.005 -0.014				4	12	8	M8	10	12	13.9
	10	10	-0.005 -0.014				4 5 6	15	10	M10	13	14	16.2
	12	12	-0.006 -0.017		5~160	5~17	5 6 8	18	12	M12	15	17	19.6
	13	13					5 6 8				16	17	19.6
	15	15					6 8 10				18	19	21.9
	16	16									19	19	21.9
	17	17		5~80		5~22					20	22	25.4
	18	18		5~80		5~22					21	24	27.7

台阶型・螺纹长度指定型

型号		Dg6		最小单位1				N	P	M	V	S	C
代码	规格	Dg6		Y	F	G	E	N	P	M	V	S	C
JT-GSEDX JT-GSEDL JT-GSEUD	6	6	-0.004 -0.012	5~65	5~110	5~12	6~15	3	6	M6	8	10	11.5
	8	8	-0.005 -0.014				8~18	4	8	M8	10	12	13.9
	10	10	-0.005 -0.014				10~22	4 5 6	10	M10	13	14	16.2
	12	12	-0.006 -0.017		5~160	5~17	12~25	5 6 8	12	M12	15	17	19.6
	13	13						5 6 8			16	17	19.6
	15	15						6 8 10			18	19	21.9
	16	16									19	19	21.9
	17	17		5~80		5~22					20	22	25.4
	18	18		5~80		5~22					21	24	27.7

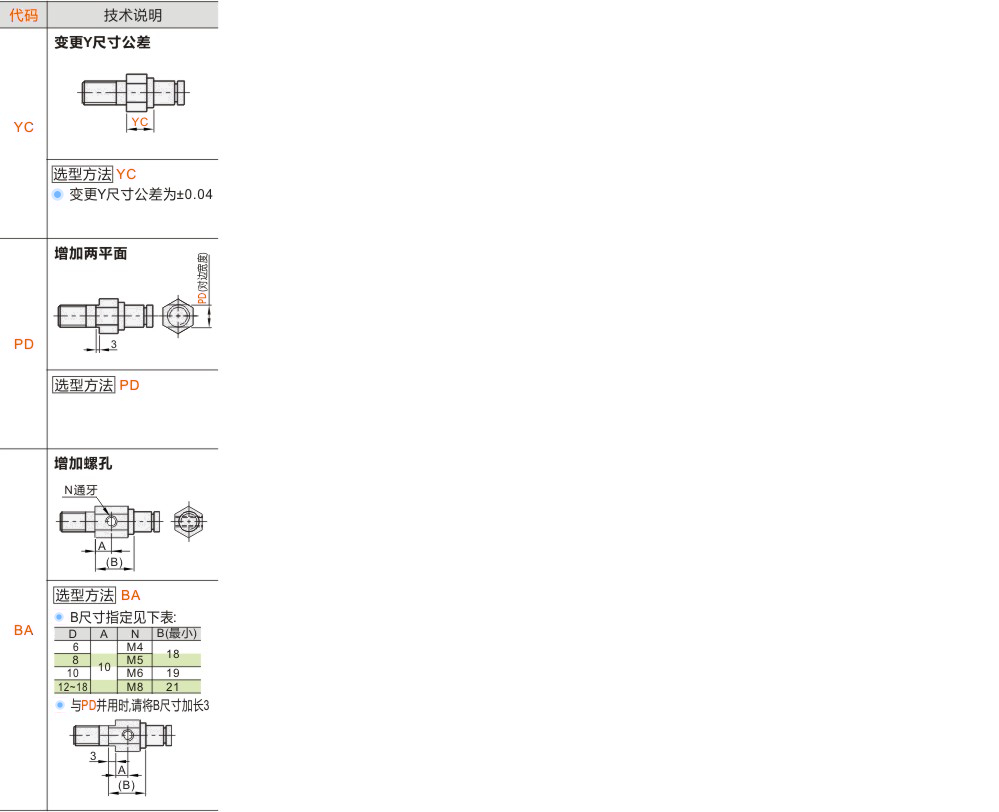

可选加工参数

暂未上传文档资料

悬臂销 螺钉固定型 台阶型 内外螺纹可选
