支点销短头内六角孔型标准型

图片仅供参考

支点销短头内六角孔型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-GLCSD	SCM435	38~43HRC	发黑	短头内六角孔型 ● 标准型
JT-GLCSX	SUS304	—	—	短头内六角孔型 ● 标准型
JT-GLCDD	SCM435	38~43HRC	发黑	短头内六角孔型 ● 自由指定型
JT-GLCDX	SUS304	—	—	短头内六角孔型 ● 自由指定型

选型参数

标准型

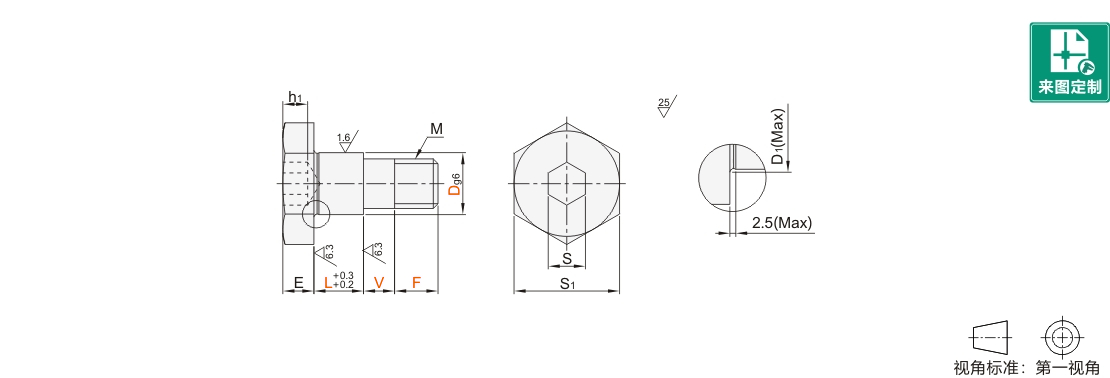

型号			L 选择	V 最小单位0.1	S	S1	h1	E	F	M	D1
代码	Dg6		L 选择	V 最小单位0.1	S	S1	h1	E	F	M	D1
JT-GLCSD JT-GLCSX	6	-0.004 -0.012	5 6 9 10 12 16	2.0~55.0	3	10	2	5	7	M4	6.5
	8	-0.005 -0.014	5 6 9 10 12 16 19	2.0~55.0	5	13	3		9	M6	8.7
	10	-0.005 -0.014	9 10 12 16 19 22 25	3.0~80.0	6	17	4		12	M8	10.8
	12	-0.006 -0.017			6	19	4		12	M8	12.8
	13				8	19	5	6	16	M10	14
	15			4.0~90.0	10	24	6	7	18	M12	17
	16					24	6	7			17
	18					27	7	8			19
	20	-0.007 -0.020		4.0~110.0	14	30	7	8	24	M16	21

自由指定型

型号			L 最小单位1	V 最小单位0.1	F 最小单位1	S	S1	h1	E	M	D1
代码	Dg6		L 最小单位1	V 最小单位0.1	F 最小单位1	S	S1	h1	E	M	D1
JT-GLCDD JT-GLCDX	6	-0.004 -0.012	5~16	2.0~55.0	4~7	3	10	2	5	M4	6.5
	8	-0.005 -0.014	5~19	2.0~55.0	6~9	5	13	3		M6	8.7
	10	-0.005 -0.014	9~25	3.0~80.0	8~12	6	17	4		M8	10.8
	12	-0.006 -0.017			8~12	6	19	4		M8	12.8
	13				10~16	8	19	5	6	M10	14
	15			4.0~90.0	12~18	10	24	6	7	M12	17
	16						24	6	7		17
	18						27	7	8		19
	20	-0.007 -0.020		4.0~110.0	16~24	14	30	7	8	M16	21

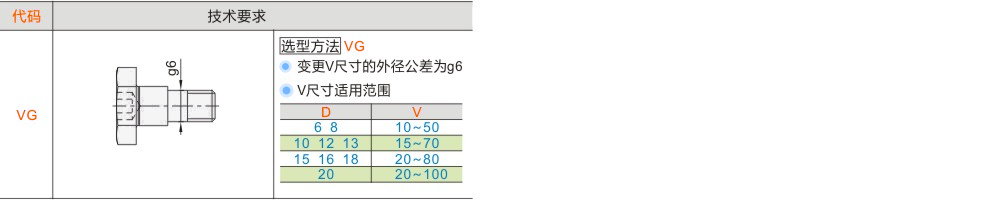

可选加工参数
