真空发生器管型分开排气带真空破坏功能 J-WEX01

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	组成部件	组成部件	组成部件	组成部件	材质	类型
JT-LUVYOD	真空发生器	破坏机制	消音器	真空过滤器 (J-WEX01)	PBT(15%的玻璃)	带真空破坏功能型

特点
与带电磁阀的常规真空发生器相比，此产品更加着重于性价比。
在弹射装置停止进气的同时产生了破坏流程，确保工作释放。
与常规的独立式弹射装置相比，可通过加载截止阀实现高速循环。
此产品尺寸较小、份量较轻，使其能够安装在弹射装置真空电路的端部。
破坏机制可与弹射装置连为一体。
通过向装置打开关闭供气，可实现设备由真空发生向空气释放的完全转变。

技术参数

使用流体	过滤后的压缩空气
使用压力(MPa)	0.3~0.7
使用温度(°C)	5~50
润滑	不需要

选型参数

选型表

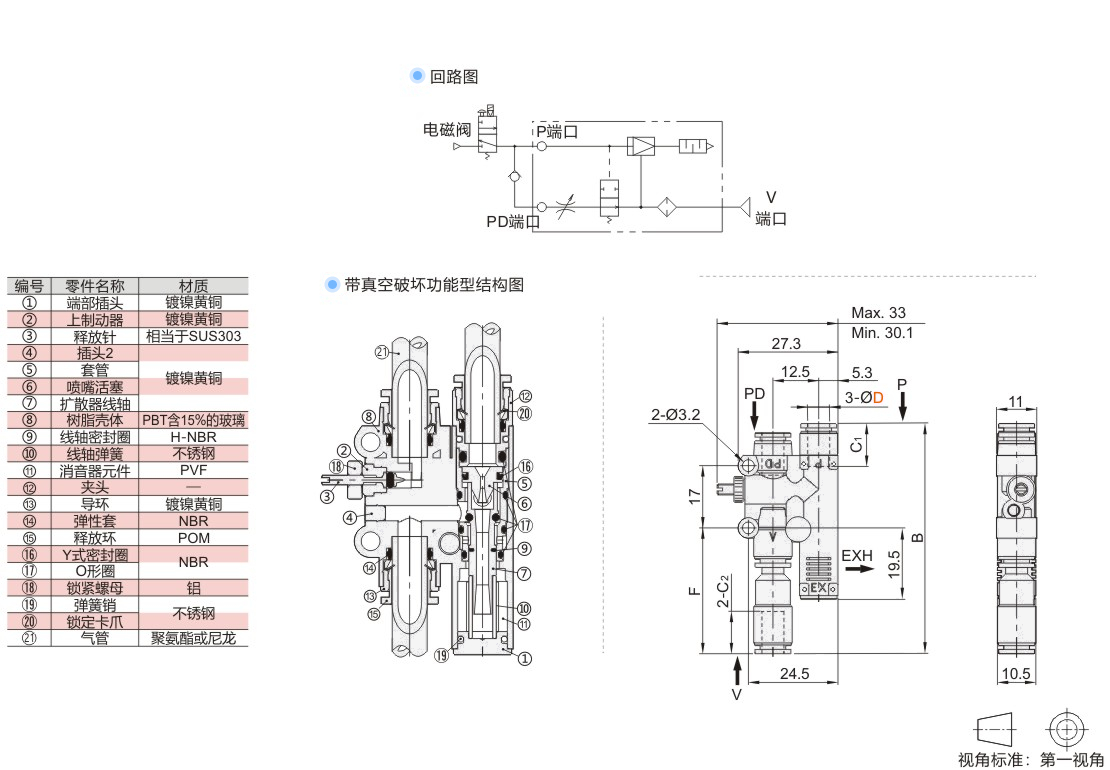

型号		喷嘴直径	B	F	C 1	C2	额定压力 (MPa)	极限真空度 (-kPa)	消耗流量 [ℓ/min(ANR)]	破坏供气端口尺寸 PD	端口位置	真空特性	重量 (g)
代码	配管尺寸 D	喷嘴直径	B	F	C 1	C2	额定压力 (MPa)	极限真空度 (-kPa)	消耗流量 [ℓ/min(ANR)]	破坏供气端口尺寸 PD	端口位置	真空特性	重量 (g)
JT-LUVYOD	4	0.5	59.7	34.1	10.9	11	0.5	90	7	11.5	连接端口2侧	高真空中流量型	20.5
	4	0.7	59.7	34.1	10.9	11	0.5	92	12.5				20.5
	6	0.5	62.9	34.4	11.7	11.6	0.7	90	7				21.5
	6	0.7	62.9	34.4	11.7	11.6	0.7	92	12.5				21.5
