分度销 无旋钮型 螺纹安装 球面细牙
图片仅供参考
收藏 分享

分度销 无旋钮型 螺纹安装 球面细牙

产品属性： 类型 无旋钮安装螺纹加大型 安装方式 螺纹型 螺纹 细牙 销头形状 球面型 功能类型 复位型 种类筛选 分度销
产品型号： 请点击左侧选项进行选型
代码销头
形状		螺纹主体 / 材质主体 / 表面处理销 / 材质销 / 硬度销 / 表面处理弹簧 / 材质锁紧螺帽 / 有无锁紧螺帽锁紧螺帽 / 材质锁紧螺帽 / 表面处理类型
JT-WBXUU平头型细牙SUS303一SUS303一一SUS301无一一无旋钮
安装螺纹加大型 ● 复位型
JT-WBXQU平头型细牙SUS303一SUS303一一SUS301有SUS303一无旋钮
安装螺纹加大型 ● 复位型
JT-WBXQD平头型细牙SUM22L发黑S45C50~60HRC发黑SWP-B有S45C发黑无旋钮
安装螺纹加大型 ● 复位型


旋钮安装螺纹M1比标准型尺寸要大。
*由于螺纹根部有R，因此螺帽不能贴紧。

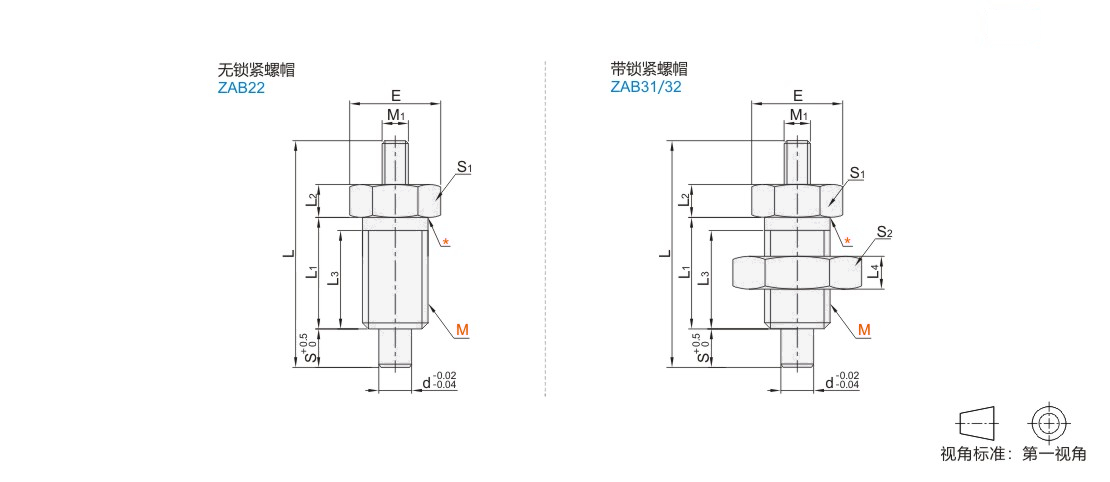

选型参数

选型表

型号
螺距
(细牙)
d
SEM1L
L1
L2
L3
L4
S1
S2
负载(N)
代码
M
min.
JT-WBXUU
JT-WBXQD/JT-WBXQU
min.max.min.max.

无锁紧螺帽
JT-WBXUU
带锁紧螺帽
JT-WBXQD
JT-WBXQU

10 15513.8M53317515512176.917.15.915.1
121.56616.2M64220617614188.924.17.921.1
168821.9M854268238192423.930.18.926.1

                                                                                                                                                                                                                                                                                                                                                           Kgf=Nx0.101972
