包胶凸轮轴承随动器圆柱形/圆弧型

图片仅供参考

包胶凸轮轴承随动器圆柱形/圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	密封圈	材质 / 衬层	材质 / 凸轮轴承随动器	附件	类型
JT-XFROD	有	聚甲醛	SUJ2	六角螺帽(S45C)	进口型 ● 圆柱型
JT-XFROQ	有	聚甲醛	SUS440C	六角螺帽(SUS304)	进口型 ● 圆柱型
JT-XFRLD	有	聚甲醛	SUJ2	六角螺帽(S45C)	进口型 ● 球面型
JT-XFRLQ	有	聚甲醛	SUS440C	六角螺帽(SUS304)	进口型 ● 球面型

特点：凸轮轴承随动器外圈已压入树脂。
注意：压入型在高温场所树脂发生膨胀，容易脱落。因此，保管时请避免高温场所。
不同批次产品包胶衬层可能存在色差。
不承诺品牌。

选型参数

选型表

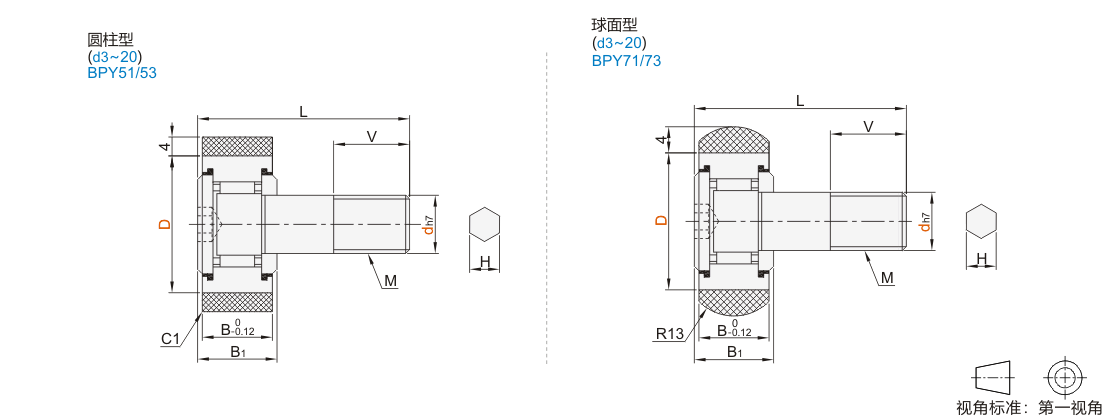

型号			D	M	B	B1	L	d1	V	V1	H		容许负载 (N)	容许转速 (rpm)	重量 (g)
代码	dh7		D	M	B	B1	L	d1	V	V1	轴承钢	不锈钢	容许负载 (N)	容许转速 (rpm)	重量 (g)
圆柱型 JT-XFROD JT-XFROQ 球面型 JT-XFRLD JT-XFRLQ	3	0 -0.012	10	M3×0.5	7	8	17	—	5	—	2	2	238	3200	6.3
	4		12	M4×0.7	8	9	20		6		2.5	3	350	2760	11.4
	5		13	M5×0.8	9	10	23		7.5		3	3	406	2510	15
	6		16	M6×1.0	11	12	28		8		3	4	460	2230	20
	8	0 -0.015	19	M8×1.25	11	12	32		10		4	4	504	1960	34
	10		22	M10×1.25	12	13	36		12		5	5	555	1760	52
	10		26	M10×1.25	12	13	36		12		5	5	592	1560	65
	12	0 -0.018	30	M12×1.5	14	15	40	3	13	6	6	6	728	1390	93
	12		32	M12×1.5	14	15	40		13	6			779	1320	112
	16		35	M16×1.5	18	19.5	52		17	8			840	1230	180
	18		40	M18×1.5	20	21.5	58		21	8	8		886	1080	270
	20	0 -0.021	47	M20×1.5	24	25.5	66	4	25	9		8	1100	930	400
	20	0 -0.021	52	M20×1.5	24	25.5	66	4	25	9		8	1044	830	480

d3~d10规格没有润滑脂补充孔。容许负载为速度=10km/h时的数值。
