主体材质

选型参数

模数 *

齿数 *

齿宽B(mm) *

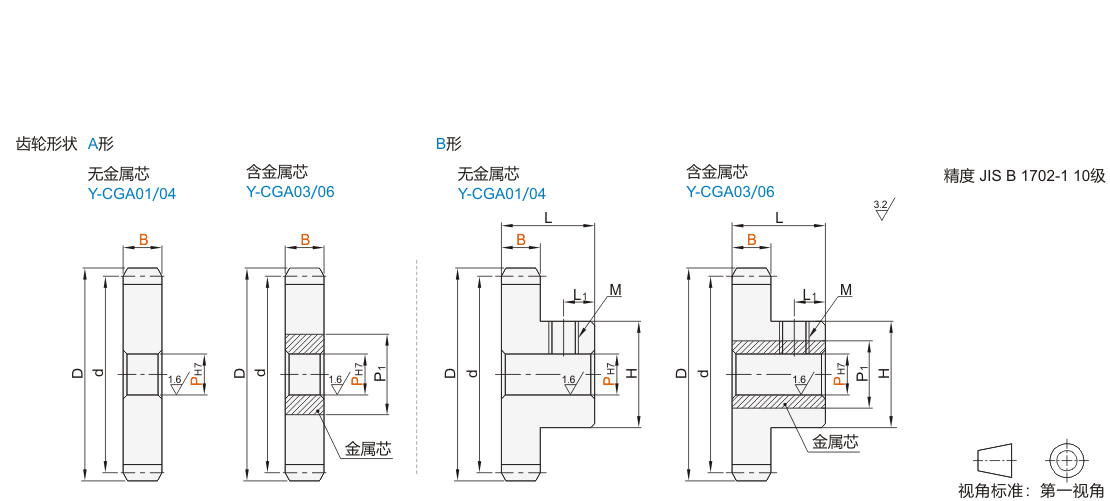

齿轮形状 *

齿轮内孔直径P(mm) *

3~56/1

图片仅供参考

塑料直齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 齿轮	材质 / 金属芯	类型
JT-RMSBSD	尼龙 ( MC901)	—	树脂直齿轮
JT-RMSBSQ	尼龙 ( MC901)	SUS304	树脂直齿轮
JT-RMSBSF	聚甲醛	—	树脂直齿轮
JT-RMSBSX	聚甲醛	SUS304	树脂直齿轮

选型参数

选型表

型号		齿数	B	齿轮形状	内孔直径PH7		d	D	H	P1	L	L1	M	容许传递力(N·m) 弯曲强度
代码	模数	齿数	B	齿轮形状	无金属芯最小单位1	含金属芯	d	D	H	P1	L	L1	M	MC尼龙	聚甲醛
(MC尼龙) 无金属芯 JT-RMSBSD (聚甲醛) 无金属芯 JT-RMSBSF	0.5	20	3	B	3~5	—	10	11	8.5	—	8 (B=3) 7 (B=2)	2.5	M3	0.04	0.16
		24			3~7		12	13	10					0.05	0.21
		25					12.5	13.5						0.05	0.22
		28					14	15						0.06	0.26
		30					15	16						0.JT-VMPSLCSFZMPNZFZ	0.30
		32					16	17						0.JT-VMPSLCSFZMPNZFZ	0.32
		36					18	19						0.09	0.37
		40	2 3				20	21						0.10*	0.42*
		45					22.5	23.5						0.12*	0.50*
		48					24	25						0.13*	0.53*
		50					25	26						0.14*	0.57*
		56	3				28	29						0.16	0.65
		60					30	31						0.17	0.71
		64					32	33						0.19	0.76
		70			3~8		35	36	12					0.21	0.84
		72					36	37						0.20	0.87
		80					40	41						0.23	0.97
		90			3~9		45	46	14					0.26	1.11
		100					50	51						0.30	1.25
		120					60	61						0.37	1.53
	0.8	16	5	B	4~7	—	12.8	14.4	10	—	14	3	M3	0.13	0.56
		18					14.4	16						0.16	0.65
		20					16	17.6						0.18	0.77
		24			5~8		19.2	20.8	12.5					0.24	0.97
		25					20	21.6						0.25	1.02
		28					22.4	24						0.29	1.18
		30					24	25.6						0.32	1.27
		32					25.6	27.2						0.34	1.40
		36			6~9		28.8	30.4	14			4	M4	0.40	1.63
		40					32	33.6						0.45	1.87
		45					36	37.6						0.53	2.16
		48					38.4	40						0.58	2.34
		50					40	41.6						0.61	2.47
		56					44.8	46.4						0.70	2.83
		60					48	49.6						0.76	3.10
		64					51.2	52.8						0.83	3.31
		70			6~11		56	57.6	16					0.90	3.64
		72					57.6	59.2						0.93	3.76
		80					64	65.6						1.06	4.22
		90			6~14		72	73.6	20					1.20	4.81
		100			6~16		80	81.6	24					1.36	5.41
		120			6~21		96	97.6	30					1.65	6.56
(MC尼龙) 无金属芯 JT-RMSBSD 含金属芯 JT-RMSBSQ (聚甲醛) 无金属芯 JT-RMSBSF 含金属芯 JT-RMSBSX	1.0	18	10	A B	8~10	8	18	20	15	P+4	20	4	M4	0.51	1.83
		20			8~11		20	22	16					0.60	2.11
		22			8~12		22	24	18					0.67	2.40
		24			8~14	8 10	24	26	20					0.76	2.67
		25			8~14		25	27	20					0.80	2.82
		26			8~15		26	28	22					0.84	2.97
		28			8~15		28	30	22					0.92	3.26
		30			10~17	10 12	30	32	25					1.01	3.54
		32			10~18		32	34	26					1.10	3.86
		35			10~18		35	37	26					1.23	4.33
		36			10~19	10 12 15	36	38	28					1.28	4.50
		40			10~21		40	42	30					1.46	5.13
		45					45	47						1.70	5.93
		48					48	50						1.84	6.43
		50			10~24	10 12 15 20	50	52	35					1.94	6.78
		55					55	57						2.18	7.61
		60					60	62						2.42	8.47
		70			10~28		70	72	40					2.86	10.00
		75					75	77						3.10	10.76
		80					80	82						3.30	11.57
		90					90	92						3.78	13.17
		100					100	102						4.25	14.82
		120					120	122						5.15	17.97
(MC尼龙) 无金属芯 JT-RMSBSD 含金属芯 JT-RMSBSQ (聚甲醛) 无金属芯 JT-RMSBSF 含金属芯 JT-RMSBSX	1.5	15	15	A B	8~12	8	22.5	25.5	18	P+4	24	4.5	M3	1.38	3.16
		16			8~14	8 10	24	27	20		24	4.5	M3	1.53	3.50
		18			8~15	8 10	27	30	22		27	6	M4	1.79	4.08
		20			8~17	8 10 12	30	33	25					2.JT-VMPSLCSFZMPNZFZ	4.73
		24			8~21	8 10 12 15	36	39	30					2.61	5.97
		25			8~21		37.5	40.5	30					2.76	6.30
		26			8~22		39	42	32					2.91	6.65
		28			8~23		42	45	34					3.18	7.27
		30			8~24	8 10 12 15 20	45	48	35					3.46	7.90
		32			8~28		48	51	40					3.76	8.58
		35					52.5	55.5						4.22	9.63
		36					54	57						4.38	10.00
		40			10~31	10 12 15 20 25	60	63	45					5.00	11.42
		45					67.5	70.5						5.78	13.20
		48					72	75						6.27	14.31
		50					75	78						6.60	15.08
		60			10~35		90	93	50					8.24	18.83
		70			10~35	12 15 20 25	105	108	50					9.72	22.21
		80			12~38	12 15 20 25	120	123	55					11.25	25.70
	2.0	12	20	A B	10~12	—	24	28	18	—	34	7	M4	2.25	2.45
		14			10~14	10	28	32	20	P+4				2.96	3.23
		15			10~16	10 12	30	34	24					3.28	3.59
		16			10~17	10 12 15	32	36	25					3.63	3.97
		18			10~21		36	40	30					4.24	4.63
		20			10~23		40	44	33					4.91	5.36
		24			10~28	10 12 15 20	48	52	40					6.19	6.77
		25			10~28	10 12 15 20	50	54	40					6.54	7.15
		28			10~31	10 12 15 20 25	56	60	45					7.54	8.24
		30			10~33	10 12 15 20 25	60	64	48					8.20	8.96
		32			12~35	12 15 20 25 30	64	68	50					8.91	9.73
		35					70	74						9.99	10.92
		36					72	76						10.38	11.34
		40			12~42		80	84	60					11.86	12.95
		45					90	94						13.70	14.97
		48					96	100						14.85	16.23
		50					100	104						15.65	17.1
		60					120	124						19.54	21.35
(MC尼龙) 无金属芯 JT-RMSBSD 含金属芯 JT-RMSBSQ (聚甲醛) 无金属芯 JT-RMSBSF	2.5	12	25	A B	10~16	10	30	35	23	P+6	37	6	M5	4.39	—
		14			10~17	10	35	40	25					5.77
		15			12~21	10 12 15	37.5	42.5	30					6.41
		16			12~22	10 12 15	40	45	32					7.09
		18			12~26	10 12 15 20	45	50	38					8.28
		20			12~28	10 12 15 20	50	55	40					9.59
		22			12~30	12 15 20	55	60	44	P+8			M6	10.84
		24			12~33	12 15 20 25	60	65	48					12.10
		25			12~35	12 15 20 25	62.5	67.5	50					12.78
		28			12~42	12 15 20 25 30	70	75	60					14.73
		30			12~45	12 15 20 25 30	75	80	65					16.02
		32			15~49	15 20 25 30 35	80	85	70					17.40
		35					87.5	92.5						19.52
		36					90	95						20.27
		40					100	105						23.15
		45					112.5	117.5						26.76
		48					120	125						29.01
		50					125	130						30.57
	3.0	12	30	A B	12~19	12	36	42	28	P+6	45	7.5	M5	7.58	—
		14			12~22	12 15	42	48	32					9.98
		15			14~25	12 15	45	51	36					11.08
		16			14~26	12 15 20	48	54	38					12.25
		18			14~28	12 15 20	54	60	40					14.31
		20			14~35	15 20 25	60	66	50	P+8			M6	16.56
		22			14~37	15 20 25	66	72	54					18.72
		24			14~40	15 20 25 30	72	78	58					20.90
		25			14~42	15 20 25 30	75	81	60					22.08
		28			14~49	15 20 25 30 35	84	90	70					25.45
		30			14~52	15 20 25 30 35	90	96	75					27.68
		32			18~52	20 25 30 35 40	96	102	75					30.06
		35			18~56		105	111	80					33.73
		36					108	114						35.02
		40					120	126						40.01
		45					135	141						46.25

表中带"*"的容许传递力是以模数0.5的齿数40~50按齿宽3mm计算。
