滑轨长度 *

63系列三节式闭合保持滑轨

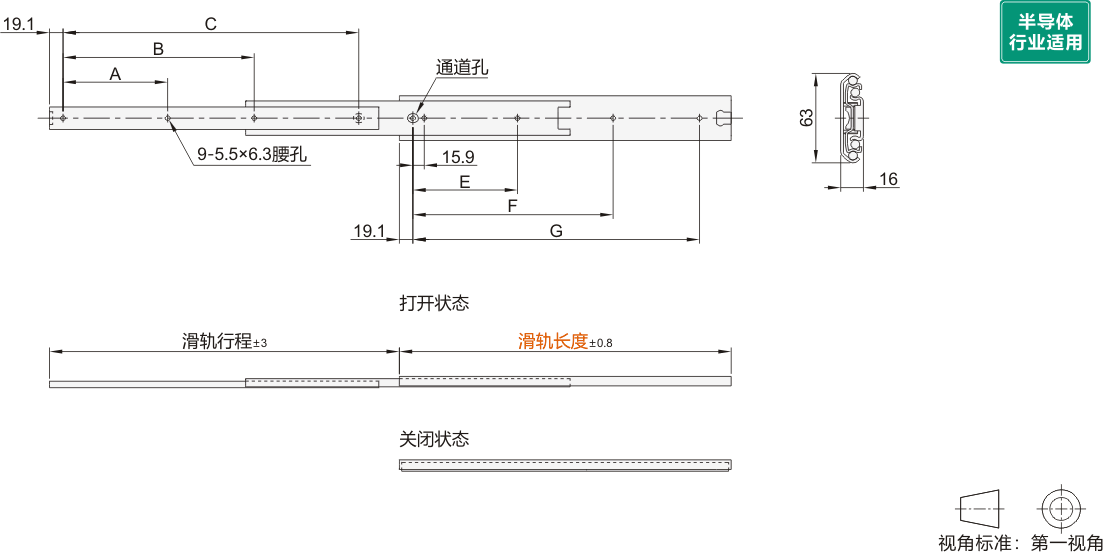

图片仅供参考

63系列三节式闭合保持滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNXUO	63	SPCC	环保镀锌(蓝白)	三节式 ● 全长伸展

特点：
● 滑轨主体为钢制，表面经三价铬处理；
● 滑轨闭合时有简易保持功能。
安装请使用M5扁头螺钉或十字圆头螺钉。
因生产批次不同，截面形状可能有稍微不同。
按根销售。
承载与重量仅供参考。

选型参数

选型表

型号							滑轨行程				A					B				C					E				F			G				承重(1副)			参考重量 (kg/pcs)
代码		滑轨长度					滑轨行程				A					B				C					E				F			G				承重(1副)			参考重量 (kg/pcs)
JT-HNXUO		304.8					330				76.2					177.8				254					76.2				190.5			241.3				78.5kgf			0.97
		355.6					381				101.6					203.2				304.8					88.9				215.9			292.1				88.3kgf			1.15
		406.4					432				127					228.6				355.6					127				241.3			342.9				98.1kgf			1.32
		457.2					483				127					279.4				406.4					127				292.1			393.7				112.8kgf			1.49
		508					533				152.4					304.8				457.2					152.4				317.5			444.5				122.6kgf			1.67
		558.8					584				177.8					330.2				508					177.8				342.9			495.3							1.85
		609.6					635				177.8					381				558.8					177.8				393.7			546.1							2.01
		660.4					686				203.2					406.4				609.6					203.2				419.1			596.9				132.4kgf			2.19
		711.2					737				228.6					431.8				660.4					228.6				444.5			647.7				122.6kgf			2.37
		762					787				254					457.2				711.2					254				489.9			698.5				98.1kgf			2.55
