三点式连杆锁

图片仅供参考

三点式连杆锁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 基座	材质 / 锁舌	表面处理 / 基座	表面处理 / 锁舌	参考重量 (kg)	类型
JT-TBDUD	ABS	Q235	喷漆 (银白)	—	0.206	钥匙驱动型 ● 双牙形锁芯
JT-TBDUU	ABS	SUS304	喷漆 (银白)	—	0.41	钥匙驱动型 ● 双牙形锁芯

特点：

● 无把手，钥匙旋转90°实现开启或锁闭功能；
● 锁点可变；
● 可左旋或右旋开门；
● IP防护等级IP40；
● 三点锁紧牢固可靠。

锁舌孔尺寸：□ 7×7

配置钥匙：1把。

选型参数

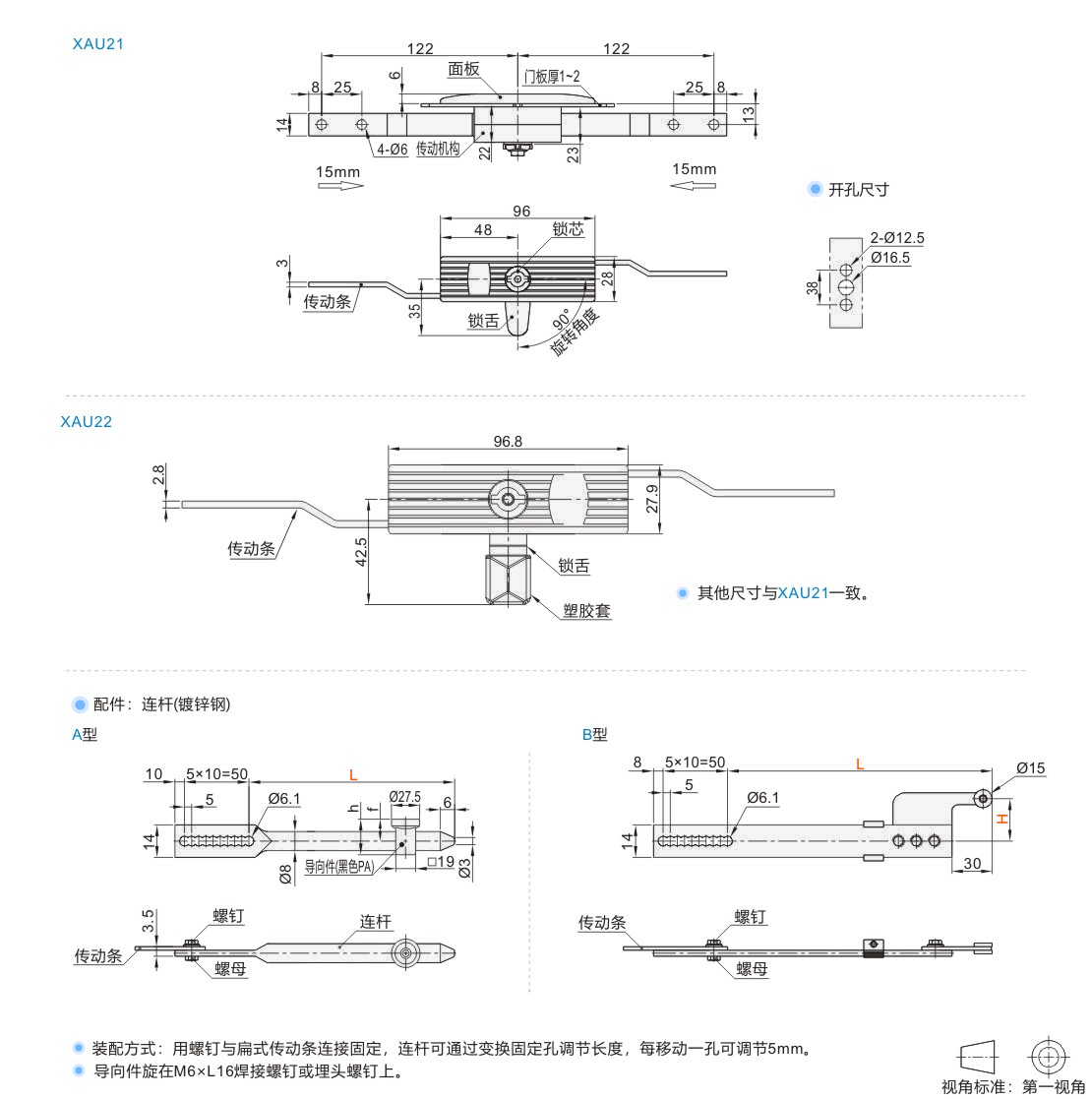

选型表

型号		L	H	h	f
代码	连杆	L	H	h	f
JT-TBDUD JT-TBDUU	W(无)	—	—	—	—
	A(A型)	500		32	24
		500A		38	30
		500B		42	34
		1000		32	24
		1000A		38	30
		1000B		42	34
	B(B型)	500	18.5 22.5 27.5 35	—	—
	B(B型)	1000	18.5 22.5 27.5 35	—	—
