精密锁紧螺母缩紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	热处理	表面处理	类型
JT-XOMSD	S45C	28~32HRC	发黑	缩紧锁紧型

特点：该产品通过螺母本身的弹性变形，使螺纹面紧
密贴合于外螺纹，实现轴向强力紧固。其锁紧能力优
异，适用于易松脱、高扭矩、工作条件恶劣的场合。

螺纹精度：ISO 4H
端面偏摆：0.005

选型参数

选型表

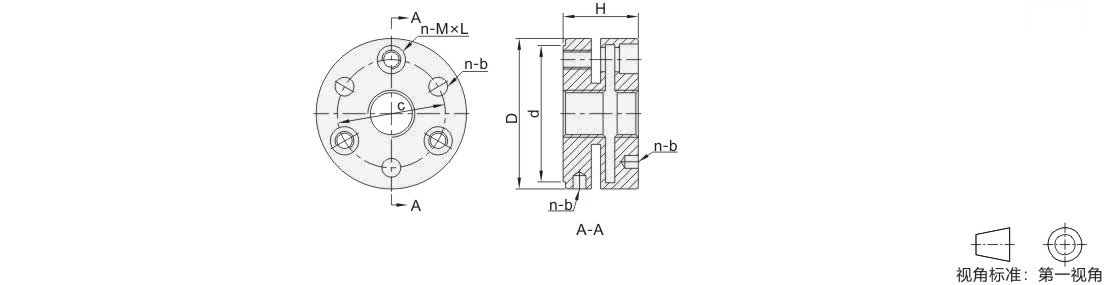

型号		螺距	D	H	d	c	n-b	n-M×L	扭紧力矩
代码	公称尺寸	螺距	D	H	d	c	n-b	n-M×L	(N·M)
JT-XOMSD	M10	0.75	32	16	29	23	3-4	3-M4×10	3.5
	M10	1.0	32	16	29	23	3-4	3-M4×10	3.5
	M12		26	14	25	19	3-3	3-M3 ×10	2.5
	M15		33	18	30	24	4-4	4-M4×10	3.5
	M17		37		34	26		4-M4×12
	M18	1.5	38		34	28
	M20	1.0	40		36	30
	M20	1.5	40		36	30
	M22	1.5	42		38	32
	M24		44		41	34
	M25		45	20		35	4-5	4-M4×14
	M26		45			35
	M27		46		43	37
	M28		46		43	37
	M30		48		45	39
	M32		50		47	41
	M33		50	22	47	41		4-M4×16
	M35		53		50	44
	M36		53		50	44
	M38		56		53	47
	M39		56		53	47
	M40		58		55	49
	M42		60		57	51
	M45		68		63	57	6-6	6-M4×16
	M48		69	25	65	58		6-M4×18
	M50		70		66	60
	M50	2.0	70		66	60
	M52	2.0	72		68	62
	M55	1.5	75		71	65
	M55	2.0	75		71	65			4.5
	M56	1.5	82	26	77	70		6-M5×18
	M56	2.0
	M58	1.5
	M60	1.5	84		79	72
	M60	2.0	84		79	72
	M62	1.5	86	28	82	75		6-M5×20
	M64	1.5
	M64	2.0
	M65	1.5	88		84	77
JT-XOMSD	M65	2.0	88	28	84	77	6-6	6-M5×20	4.5
	M68	1.5	93		89	80	6-7
	M68	2.0	93			80
	M70	1.5	95			82
	M70	2.0	95			82
	M72	1.5	97		91	84
	M72	2.0	97		91	84
	M75	1.5	100		94	87
	M75	2.0	100		94	87
	M80		110	32	103	95	6-8	6-M6 ×22	8
	M85		115		108	100
	M90		120		113	105
	M95		125		118	110
	M100		130		123	115
	M105		135		128	120
	M110		140		133	125
	M115		145	34	138	130
	M120		155	36	146	136		6-M6 ×25
	M125		160		150	140
	M130	3.0	165		156	148
	M140	2.0	180	38	168	160	8-10	8-M6 ×25
	M140	3.0	180		168	160
	M150	2.0	190		178	170
	M150	3.0	190		178	170
	M160		205	40	193	182		8-M8 ×30	18
	M170		215		204	193
	M180		230		220	205
	M190		240		226	215
	M200		245		234	223
	M210	4.0	265		253	243		8-M8 ×25
	M220	3.0			255			8-M8 ×30
	M220	4.0			253			8-M8 ×30
	M230	3.0	275	42	265	251		8-M10×30
	M235		285		270	257
	M240		285		275	261			35
	M250	4.0	295		285	271	8-12
	M260	3.0	305		295	283
	M280	4.0	325		315	303
	M300	4.0	345		335	323
