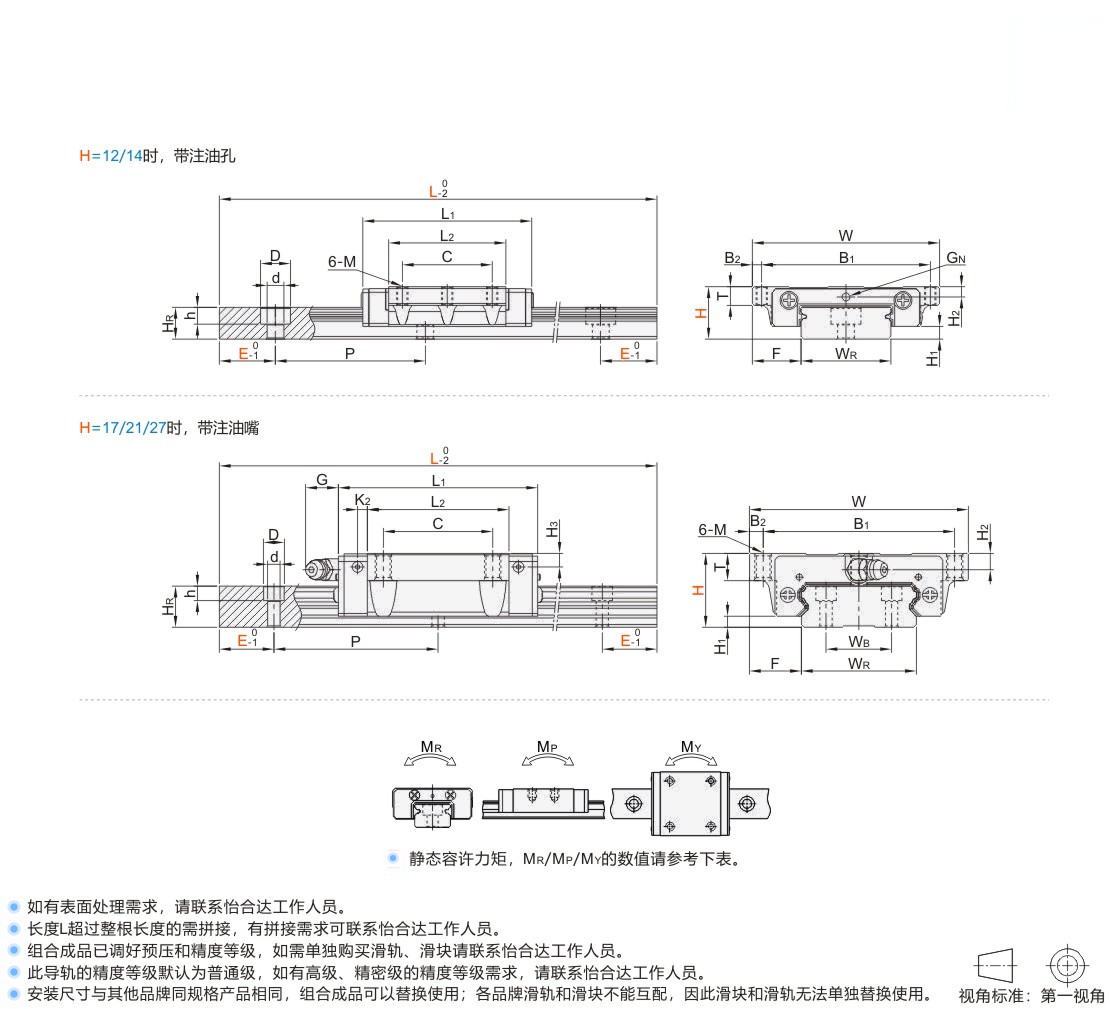

宽幅直线导轨 滑块法兰型

选型表

选型需满足条件：滑轨总长L>滑块数量B×滑轨总长L的最小值(例：50、55、65、80)
端面距离E的尺寸，最好不要大于1/2×P，防止因E的尺寸过大，导致导轨装配后端部的不稳定，而降低直线导轨的精度，亦不可取用过小的E值，
    以避免螺栓孔/螺丝孔破孔。

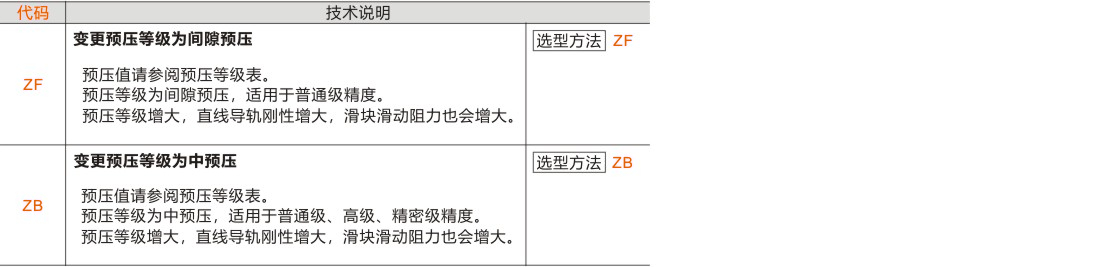

预压等级表

C为基本额定动负载。

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑轨肩部 最大圆角 半径	r2 滑块肩部 最大倒角 半径	h1 滑轨肩部 高度	h2 滑块肩部 高度	H2 滑块底部 距滑轨底部 高度	安装基座的肩部高度和圆角半径
12	0.3	0.3	2.5	3	2.9
14	0.3	0.3	3	4	3.4
17	0.4	0.4	2	4	2.5
21	0.4	0.4	2.5	5	3
27	0.5	0.4	3	7	4

行走平行精度表

精度基准

组装高度H	12/14/17/21			27
精度等级	普通级	高级	精密级	普通级	高级	精密级
高度H的容许尺寸误差	±0.1	±0.03	-0.03 0	±0.1	±0.04	-0.04 0
宽度F的容许尺寸误差	±0.1	±0.03	-0.03 0	±0.1	±0.04	-0.04 0
成对高度H的相互误差	0.02	0.01	0.006	0.02	0.015	0.007
成对宽度F的相互误差	0.02	0.01	0.006	0.03	0.015	0.007
滑块C面对滑轨A面的行走平行度	见行走平行精度表
滑块D面对滑轨B面的行走平行度

安装面的容许误差

H 组装高度	轴的平行度误差(e1) (μm)			轴的水平度误差(e2) (μm)
	间隙预压	轻预压	中预压	间隙预压	轻预压	中预压
12	10	10	7.5	35	20	6
14	20	15	9	50	20	12
17	20	15	9	65	20	12
21	25	18	9	130	85	45
27	25	20	13	130	85	45
