脚杯支撑杆

图片仅供参考

脚杯支撑杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	硬度	类型
JT-UBLLF	S45C	镀锌	50 ~56HRC	圆弧方形 ● 粗牙
JT-UBLLO	SUS304	—	—	圆弧方形 ● 粗牙

表中硬度是指端部淬火硬度
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

选型参数

选型表

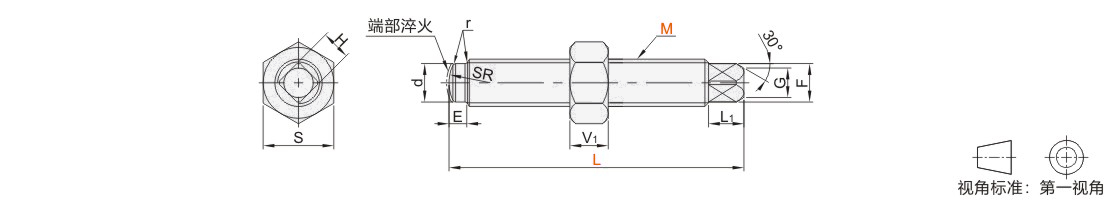

型号					L				螺距			L1			d			E			S			H				F		G				SR		r			V1			承载(Kg)				参考重量 (Kg/pcs)
代码		M			L				螺距			L1			d			E			S			H				F		G				SR		r			V1			承载(Kg)				参考重量 (Kg/pcs)
JT-UBLLF		12			60				1.75			10			8			6			19			8				10		8				8		0.5			10			2500				0.075
					80																																									0.09
					100																																									0.1
		16			80				2			12			13			6			24			10				13		10				14		1			13			4500				0.17
					98																																									0.19
					100																																									0.195
					120																																									0.21
		20			100				2.5			13.5			15			6.5			30			12				16		12				16		1			16			7000				0.25
		20			120				2.5			13.5			15			6.5			30			12				16		12				16		1			16			7000				0.28
		24			112				3			14			18			8			36			14				18		14				18		1.2			19			10000				0.44
JT-UBLLO		12			80				1.75			10			8			6			19			8				10		8				8		0.5			10			2500				0.09
		16			98				2			12			13			6			24			10				13		10				14		1			13			4500				0.19
		20			100				2.5			13.5			15			6.5			30			12				16		12				16		1			16			7000				0.25
		24			112				3			14			18			8			36			14				18		14				18		1.2			19			10000				0.44
