轴安装方式

选型参数

外径D(mm) *

工作长度L(mm) *

100~800/10

台阶长度E(mm) *

5~100/1

台阶长度F(mm) *

5~100/1

M *

P *

5~95/1

N *

S *

5~95/1

直柱型滚轮（两端轴头型）

图片仅供参考

直柱型滚轮（两端轴头型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

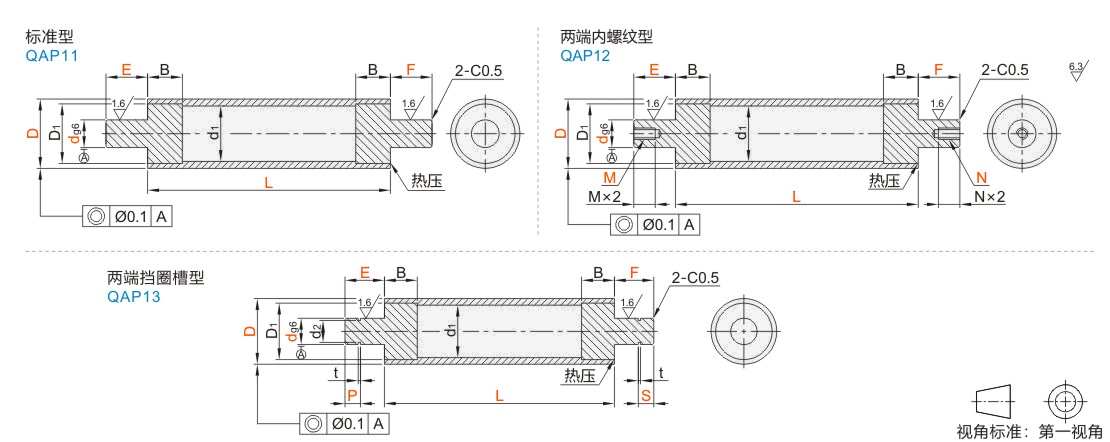

代码	材质	表面处理	类型
JT-EBFDD	钢	无电解镀镍	直柱形 ● 标准型
JT-EBFDU	钢	无电解镀镍	直柱形 ● 两端内螺纹型
JT-EBFDQ	钢	无电解镀镍	直柱形 ● 两端挡圈槽型

由于采用热压装配，故端部变为褐色。

选型参数

选型表

型号		dg6	L 最小单位10	E·F 最小单位1	M·N	P 最小单位1	S 最小单位1	d1	D1	B	t		d2		适用挡圈
代码	D	dg6	L 最小单位10	E·F 最小单位1	M·N	P 最小单位1	S 最小单位1	d1	D1	B	t		d2		(仅JT-EBFDQ)
标准型 JT-EBFDD 两端内螺纹型 JT-EBFDU 两端挡圈槽型 JT-EBFDQ	50	15	100～800	5～45	5 6	5≤P＜E-5	5≤S＜F-5	40	43	25	1.15	+0.14 0	14.3	0 -0.11	TBP02-15
		20		5～60	5 6 8 10 12						1.35		19	0 -0.21	TBP02-20
		25		5～75	5 6 8 10 12 16								23.9		TBP02-25
	60	20		5～60	5 6 8 10 12			49.5	53	30			19		TBP02-20
		25		5～75	5 6 8 10 12 16								23.9		TBP02-25
		30		5～90	8 10 12 16 20						1.65		28.6		TBP02-30
	80	25		5～75	5 6 8 10 12 16			68.6	72	40	1.35		23.9		TBP02-25
		30		5～90	8 10 12 16 20						1.65		28.6	0 -0.25	TBP02-30
		35		5～100	8 10 12 16 20 24						1.65		33	0 -0.25	TBP02-35
