双联双U型圆皮带滑轮

图片仅供参考

双联双U型圆皮带滑轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VZCOD	铝合金	喷细砂本色阳极氧化	双联型
JT-VZCXD	SUS304	—	双联型

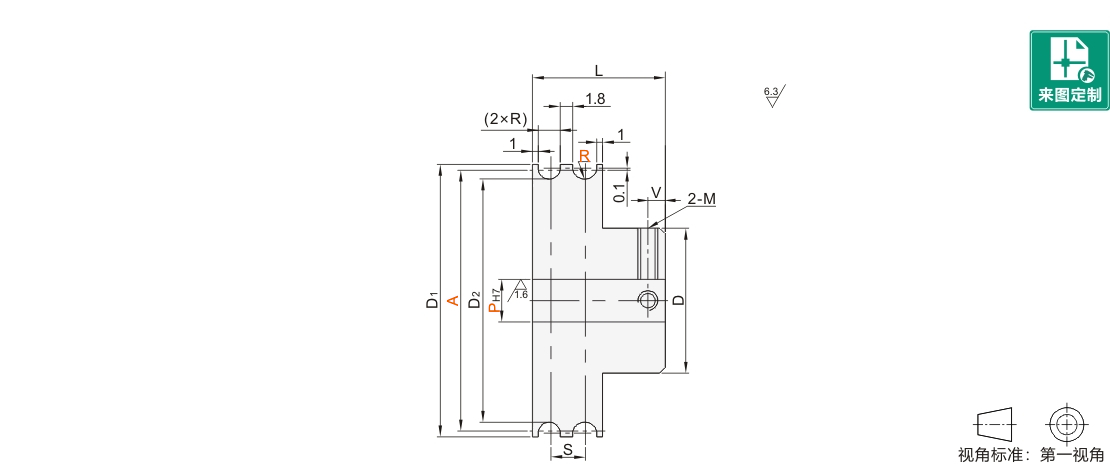

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

选型参数

选型表

型号		R	轴孔规格·内径P(H7) 最小单位1	S	D	D1	D2	L	V	2-M (粗牙螺纹)	附件紧定螺钉	适用圆皮带直径
代码	A	R	轴孔规格·内径P(H7) 最小单位1	S	D	D1	D2	L	V	2-M (粗牙螺纹)	附件紧定螺钉	适用圆皮带直径
JT-VZCOD JT-VZCXD	15	1.1	3~8	4	12	17	13	14	3	M3	M3×3	2
	20		4~10		17	22	18
	30		4~12		21	32	28
	20	1.6	3~10	5	17	22	17	16				3
	30		5~12		21	32	27
	40		5~12		21	42	37
	45		5~20		31	47	42
	23	2.1	5~12	6	21	25	19	18				4
	28					30	24
	30					32	26
	40					42	36
	45		5~18		26	47	41	20	4	M4	M4×3
	48		5~20		31	50	44			M4	M4×3
	28	2.6	5~12	7	21	30	23			M3	M3×3	5
	40		5~20		31	42	35	22		M4	M4×3
	50		5~20		31	52	45			M4	M4×3
	28	3.1	5~12	8	23	30	22		3	M3	M3×3	6
	38		5~20		31	40	32	24	4	M4	M4×3
	48					50	42
	50					52	44
	60					62	54
	75					77	69
	100					102	94
	50	4.1		10		52	42	30	5	M5	M5×3	8
	60					62	52
	100					102	92
	60	5.1		12	35	62	50	34			M5×4	10
	100					102	90
	140					142	130
