安装侧端面形状

导入头部形状

选型参数

D公差选择 *

外径D(mm) *

长度L(mm) *

3~42/0.1

E *

0.2~10/0.1

A *

陶瓷定位销直杆球面型

图片仅供参考

陶瓷定位销直杆球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	类型
JT-RFGFD	直杆球面型	氧化铝99 .5	标准型
JT-RFGOD	直杆锥型	氧化铝99 .5	标准型
JT-RFGFU	直杆球面型	氧化铝99 .5	内螺纹型
JT-RFGOU	直杆锥型	氧化铝99 .5	内螺纹型

公差选择

D	M	P	G	H
D	m6	p6	g6	h7
1~3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010
4~6	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
8·10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015

选型参数

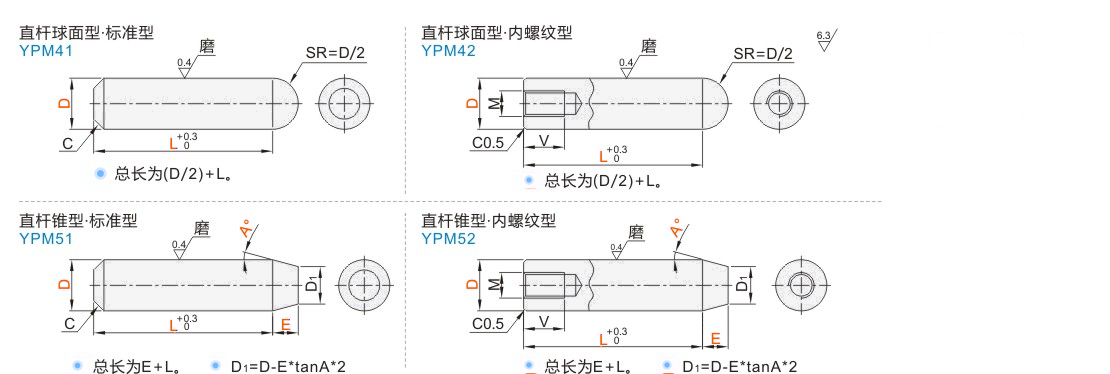

直杆球面型·标准型

型号			L 最小单位0.1	C
代码	D公差	D	L 最小单位0.1	C
JT-RFGFD	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.1
		2	3.0~25.0	0.5
		3		0.5
		4		1
		5	4.0~42.0
		6	4.0~42.0
		8	5.0~42.0	1.5
		10	5.0~42.0	2

直杆锥型·标准型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	C
代码	D公差	D	L 最小单位0.1	E 最小单位0.1	A 选择	C
JT-RFGOD	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.2~1.5	15 30 45 60	0.1
		2	3.0~25.0	0.5~3.5		0.5
		3		0.5~5.5		0.5
		4		0.5~7.0		1
		5	4.0~42.0	0.5~9.0
		6	4.0~42.0	0.5~10.0
		8	5.0~42.0			1.5
		10	5.0~42.0			2

D、E、A 参数需满足0 < D-2EtanA < D

直杆球面型·内螺纹型

型号			L 最小单位0.1	M	V
代码	D公差	D	L 最小单位0.1	M	V
JT-RFGFU	M(m6) P(p6) G(g6) H(h7)	5	10.0~42.0	M2	3
		6	10.0~42.0	M3	5
		8	15.0~42.0	M5	8
		10	15.0~42.0	M5	8

直杆锥型·内螺纹型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	M	V
代码	D公差	D	L 最小单位0.1	E 最小单位0.1	A 选择	M	V
JT-RFGOU	M(m6) P(p6) G(g6) H(h7)	5	10.0~42.0	0.5~9.0	15 30 45 60	M2	3
		6	10.0~42.0	0.5~10.0		M3	5
		8	15.0~42.0			M5	8
		10	15.0~42.0			M5	8

D、E、A 参数需满足0 < D-2EtanA < D

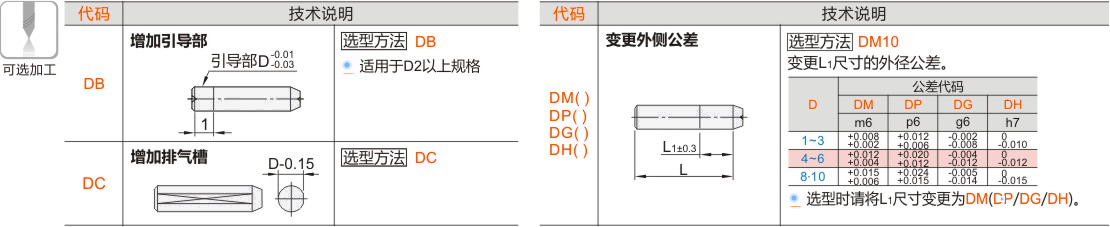

可选加工参数

产品名称

暂未上传文档资料
