拖链接头 JT-KXROD/JT-KXROQ 方型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXROD	35	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	35系列拖链
JT-KXROQ	35	内外径打开	封闭式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	35系列拖链

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVROD	加强型 35系列拖链用	方型	工程塑料	黑色	-20℃~100℃	UL94-HB

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY50	加强型 35系列拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
VHY50	加强型 35系列拖链用	横隔片	工程塑料	黑色	-20℃~100℃	UL94-HB

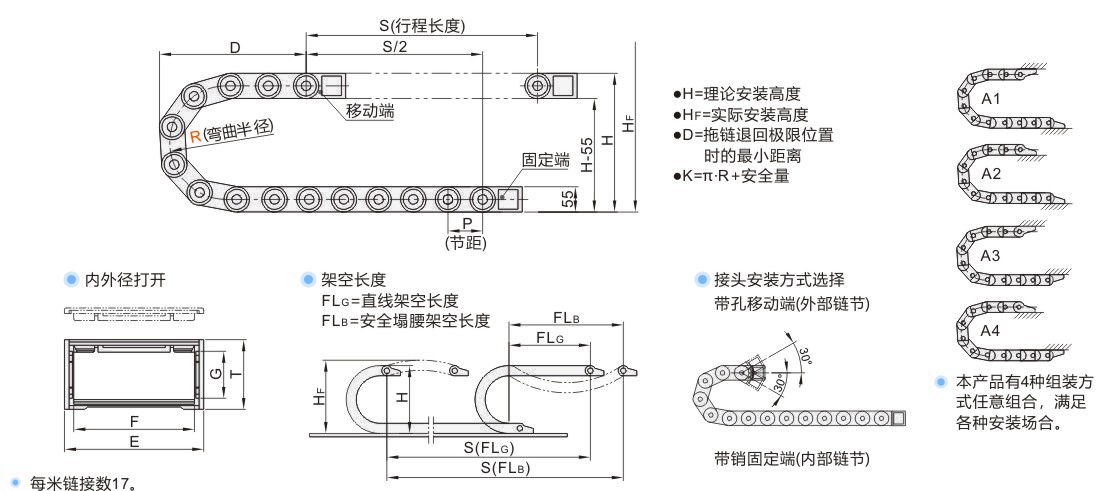

选型参数

拖链(含接头拖链型号)

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXROD	3550	75	1~ (最小单位1)	JT-KVROD-F50	35	55	50	75	59	205	221	472	255	30	10	1.5	≈1.75
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	255
	3575	75		JT-KVROD-F75			75	100		205	221	472	255				≈1.90
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35100	75		JT-KVROD-F100			100	125		205	221	472	255				≈2.03
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35125	75		JT-KVROD-F125			125	150		205	221	472	255				≈2.17
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35150	75		JT-KVROD-F150			150	175		205	221	472	255				≈2.34
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35200	75		JT-KVROD-F200			200	225		205	221	472	255				≈2.64
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
JT-KXROQ	3550	100		JT-KVROD-F50			50	75		255	246	550	305				≈1.93
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	3575	100		JT-KVROD-F75			75	100		255	246	550	305				≈2.14
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35100	100		JT-KVROD-F100			100	125		255	246	550	305				≈2.36
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35125	100		JT-KVROD-F125			125	150		255	246	550	305				≈2.58
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35150	100		JT-KVROD-F150			150	175		255	246	550	305				≈2.81
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505

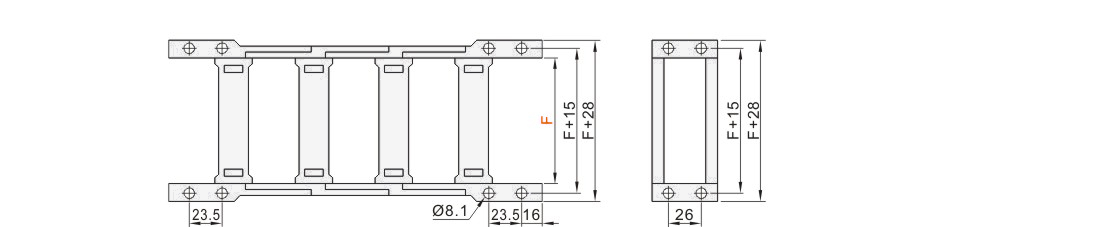

接头

型号
代码	内宽F
代码	内宽F	JT-KVROD	50
75
100
125
150
200

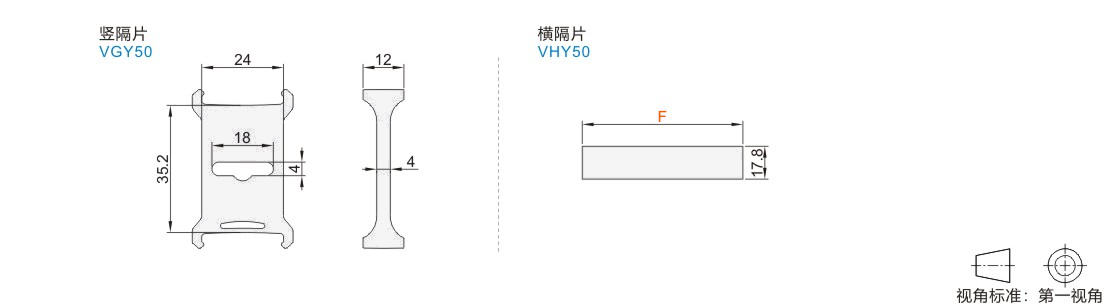

竖隔片

型号															适用拖链代码
代码						适用拖链内高G									适用拖链代码
VGY50						35									JT-KXROD JT-KXROQ

横隔片

型号		适用拖链代码
代码	适用拖链内宽F	适用拖链代码
VHY50	50	JT-KXROD JT-KXROQ JT-KXRXD JT-KXRXQ
	75
	100
	125
	150
	200
